변압기: S 11 - DM 시리즈 지하 액체 채워진 변압기

제품 소개

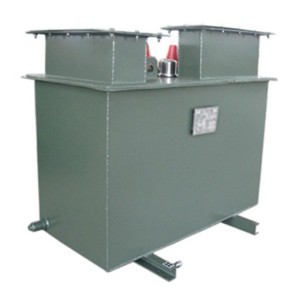

지하 변압기: 구덩이에 설치할 수 있는 분배 변압기 또는 결합된 변압기.일반적으로 구덩이에 설치되어, 그것은 표면의 효과적인 공간을 차지하지 않으며, 시각적 효과에 영향을 미치지 않으며, 전원 공급 장비와 주변 환경을 조화롭게 만들고, 외부 세계로부터 의도하지 않거나 의도적 인 손상을 피할 수 있으며, 주변 환경 및 장비의 인원에 미치는 영향도 최소화 할 수 있습니다.

도시 개발 및 도시 전력망 전환이 심화됨에 따라 표면 공간을 차지하지 않는 안전하고 신뢰할 수있는 지하 변압기는 도로 조명, 주거용 전기, 공항, 도시 광장, 고속도로, 다리, 터널 등에서 점차적으로 중심 도시 지역에 사용됩니다.

제품 기능:

1.도시 환경에 적합 (지하실 또는 지하실에 설치), 특히 인구 밀도가 높은 중심 도시에 적합합니다; 2.거리, 고속도로, 다리, 터널, 주차장, 공항, 항구, 관광 명소 등에 적합한 조명 및 전원 시스템 : 3.고전압 입구 및 출구 라인은 방수 및 완전히 밀봉, 완전히 절연 및 완전히 차폐 배선 방법을 채택합니다.

4.상자의 쉘은 부식 방지 강철 판 또는 스테인레스 스틸로 만들어졌으며 완전히 밀봉되어 있으며 일정 기간 동안 물에 잠길 수 있습니다; 5.보호 시스템은 작동의 편의성과 안전을 완전히 고려하고 액세서리는 동일한 성능을 가진 미국 COOPER 회사 또는 국내 고품질 제품으로 만들어집니다; 6.작동 막대는 결합된 변압기와 동일한 작동 모드를 가진 지하 변압기를 작동시키기 위해 사용됩니다;

7.열 방출 조건의 특수성을 완전히 고려하여, 변압기는 낮은 손실 및 낮은 온도 설계를 채택합니다; 8.방수 진입 보호 및 자동 배수 조치가 변압기 지하실에 설치되어 있습니다.

상품 구조

지하 변압기는 일반적으로 표면공간을 차지하지 않는 콘크리트로 조성된 구덩이에 설치되며, 지하 변압기와 상자 덮개에는 고전압 케이싱 웰과 저전압 끝을 설치한다.

퓨즈, 플러그인 차단기, 압력 방출 밸브, 이러한 액세서리는 지상에서 관찰하고 작동 할 수 있습니다.

탱크는 스테인레스 스틸 (또는 고품질 강철 판 다층 부식 방지 기술 조치를 사용하여), 완전히 밀봉 된 구조와 닫힌 용접 구조를 따라 박스로 만들어 밀봉 면적을 최소화하여 사용할 수 있습니다.

지상의 특수 환경에서의 장기적인 안전한 작동.

지하 콤비 변압기의 통합 제어 장치는 RS 485, 유선 Mloden, 무선 GSM 또는 무선 GPRS 를 통해 외부 세계에 통신 신호를 보낼 수 있습니다.만약 당신이 아무것도 사용하지 않는다면

라인 GPRS 가 외부 세계에 통신 신호를 보낼 때 사용자는 지정된 웹 사이트에 로그인하여 실시간으로 변압기 작동의 매개 변수를 모니터링해야합니다.

지하변압기의 방수조치

1.기본 설계 및 생산시 방수 고려 사항

상단 : 환기 구멍은 효과적인 방우 및 방수 기능을 가지고 있습니다.

측면: 표면 반대편의 표면 처리는 방수 콘크리트 소재로 만들어 구덩이 쪽으로 물이 침투하지 않도록 한다.

아래쪽 : 지하 변압기를 설치하는 방수 콘크리트 하중 베어지는 구덩이 바닥보다 300 mm 높으며, 평소에 바닥에서 구덩이까지 흐르는 물은 베어리 아래의 링으로 흐른다.

도로에서, 그것은 지하 변압기에 침수되지 않습니다.

2.기초 바닥에는 물이 없는 모래 자갈이 깔려 있어 물이 비교적 빨리 바닥에 침투할 수 있다.

3.지하 변압기는 일정 기간 동안 0. 5 m 미만의 물 아래에서 작동 할 수 있으므로 홍수 재해를 견딜 수 있으며 전원 공급 시스템의 신뢰성을 효과적으로 향상시킬 수 있습니다.하지만 지하 변압기에는

홍수, 오랜 폭우 및 장마철 후에 구덩이에 물이 축적되었는지 확인하는 것이 좋습니다.

지하변압기의 온도 상승을 통제하는 방안

지하 변압기의 온도 상승 제어를 위해, 그것은 다음과 같은 네 가지 측면에서 보장 될 수 있습니다.:

1.변압기의 낮은 온도 상승 설계, 상단 오일 온도는 약 45 K 에서 제어되며, 이는 국가 표준에 의해 규정 된 60 K 보다 훨씬 낮으며 설계 아이디어는 다음과 같습니다.:

1.열 부하는 손실에 직접적으로 비례하며, 우리 회사가 설계하고 생산하는 지하 변압기에 사용되는 원료는 GB 6451 - 1999 에 비해 낮은 손실 제품입니다.

30 % 낮은 부하 손실 및 15 % 낮은 부하 손실; 9 시리즈와 비교하여, 부하 없는 하반기 소비는 20 % 낮으므로 열 부하가 낮습니다.

2.나프텐 알킬 변압기 오일을 사용하면 첨가물 없이 극저온에서 유매류를 자유롭게 할 수 있으며, 점도 시간 특성이 우수하여 온도에서 상승할 수 있습니다.

고속으로 오일의 흐름이 가속화되어 제품이 좋은 열 방출 능력을 갖도록합니다.

2.상자 구조

지하 변압기의 탱크 벽의 열 방출은 주로 방사선에 달려 있습니다.열은 항상 가열 요소에서 낮은 온도의 주변 매체로 파동의 형태로 방출됩니다.방사선의 에너지는 온도에 달려 있다.

가열 요소의 모양 및 표면 색상입니다.따라서 지하 변압기는 방사선을 강화하기 위해 평평한 연료 탱크와 평평한 히트싱크를 사용합니다.

3.표면 처리;

지하 변압기 본체는 시원한 표면 아래에 설치되어 있기 때문에 특수 표면처리 공정을 통해 방열능과 내식성이 뛰어나도록 합니다.

능력.

4.기본적인 생산

기초와 외부 세계 사이의 열 방전은 열 전도와 공기 대류에 의존하며, 공기 순환을 향상시키기 위해 기초의 꼭대기에 환기 개구와 공기 디플렉터를 설치할 수 있습니다.
