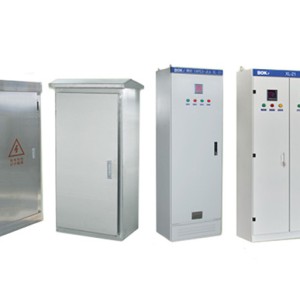

XL-21 시리즈 전원 캐비닛

1. Introduction 소개

XL - 21 시리즈 전력 분배 박스는 산업 및 광산 기업, AC 주파수 50 Hz, 전압 500 V 3 상 3 와이어, 3 상 4 와이어 전력 시스템 아래에 적합합니다.그것은 전력 및 조명 분배에 사용됩니다.이 제품은 실내 장비, 강판 구부러지고 용접, 단일 오른손 문, 상자 앞의 오른쪽 기둥의 상단에 칼 스위치 조작 손잡이, 문은 측정 기기, 작동 및 신호 전기 가전 제품을 장착, 문을 열면 모든 전기 가전 제품 노출, 간편한 점검 및 유지 보수, 출입 및 출구 라인은 케이블 배선으로 작동, 안전하고 신뢰할 수 있습니다.

XL - 21 전원 분배 박스는 GB 7251 "저전압 스위치기" 표준을 준수합니다.

XL - 21 -□

X 제어 상자

L - 파워

21 - 설계 일련 번호

□ - 계획 번호

2.구조적 특성

1.현대 산업 제품 모델링 설계의 요구 사항에 따라 황금 섹션 방법은 캐비닛의 모양과 각 부분의 분할 크기를 설계하여 전체 캐비닛이 아름답고 관대하며 새로운 외관을 가지고 있습니다.

2.캐비닛 도어의 회전 샤프트의 이동 힌지가 프레임에 연결되어 설치 및 분해가 용이합니다.문 접은 모서리에 산 모양의 고무 플라스틱 스트립이 내장되어 문 닫을 때 문과 프레임 사이에 삽입됩니다.

특정 압축 스트로크가 있어 문이 캐비닛과 직접 충돌하는 것을 방지하고 동시에 문 보호 수준을 향상시킬 수 있습니다.

3.전기 부품이 장착된 기기 도어는 여러 개의 부드러운 구리 와이어를 통해 프레임에 연결됩니다.캐비닛의 장착 부품은 프레임 사이에 둥글게 나사를 사용하여 연결되어 있으며 전체 캐비닛은 완전한 접지 보호 회로를 구성합니다.

4.캐비닛 상단 코트는 폴리에스테르 오렌지 모양의 베이킹 페인트로 만들 수 있어 접착력이 강하고 질감도 좋다.전체 캐비닛은 매트 톤으로 눈부심 효과를 방지하고 당직 인원에게 더 편안한 시각 환경을 만듭니다.

5.캐비닛의 상단 커버는 필요에 따라 제거 할 수 있으므로 현장에서 주 버스 바를 조립하고 조정하기에 편리하며 캐비닛의 상단 4 개 모서리에 리프트 링이 장착되어 들어 올리고 운송 할 수 있습니다.

6.캐비닛의 보호 수준은 IP 30 이며, 사용자의 설치 현장의 요구 사항에 따라 IP 30 ~ IP 40 사이에서 선택할 수 있습니다.

3.사용 조건

1.주변 온도 - 5 ~ 40 ° C. 24 시간 동안의 평균 온도는 35 ° C 를 초과하지 않습니다.

2.실내 설치 및 사용, 사용 사이트의 고도는 2000 m 를 초과하지 않아야합니다.

3.주변 공기의 상대 습도는 최대 40 ° C 에서 50 % 를 초과하지 않아야하며, 낮은 온도에서는 허용됩니다.

90 % 에서 20 ° C 와 같은 큰 상대 습도는 온도 변화로 인해 가끔 응축 효과를 고려해야합니다.

4.설치할 때 장치와 수직 표면의 기울기는 5 ° 를 초과하지 않아야하며 캐비닛의 전체 세트는 GBJ 232 - 82 의 비교적 평평해야합니다.

5.장치는 격렬한 진동과 충격이 없고, 절연재를 파괴하는 전도성 먼지와 가스가 없으며, 전기 부품을 부식시키기에 충분하지 않은 곳에 설치해야합니다.

6.사용자가 특별한 요구 사항이있을 때, 그들은 제조업체와 협상하여 해결 할 수 있습니다.

4.설치 및 사용

제품이 수령 장소에 도착한 후, 먼저 포장이 손상되지 않은지 확인해야하며, 문제가 발견되면 관련 부서에 제때에 통보하여 원인을 찾아야 합니다.

1.제품 설치

제품의 설치는 설치 도면에 따라 수행되어야하며, 기초 채널 강철과 볼트는 사용자가 제공하며, 주 버스 바를 설치할 때 랩 접합 표면을 수리하고 평준화하여 깨끗하게 처리하고 중립 페트로 젤리 또는 다른 방법으로 코팅한 다음 볼트로 고정해야합니다.

2.제품이 설치된 후, 가동되기 전에 다음 항목을 검사하고 테스트해야합니다. A. A캐비닛의 상단 페인트가 떨어졌는지, 캐비닛이 건조하고 깨끗한지 확인합니다.

B.전기 부품의 작동 메커니즘이 유연하든, 막힘이나 과도한 작동력이 없어야합니다.

c.주요 전기 기기의 켜기 / 끄기가 신뢰할 수 있고 정확한지 여부 및 보조 접촉의 켜기 / 끄기가 신뢰할 수 있고 정확한지 여부d.기기 표시기 및 변압기의 비율 및 극성이 올바른지 여부

e.버스 연결이 좋으며 절연지지, 장착 부품 및 액세서리가 단단하고 안정적으로 설치되어 있는지 여부.

F.보조 접촉이 요구 사항을 충족하는지 여부, 퓨즈의 핵심 사양이 올바른지 여부, 릴레이의 설정 값이 설계 요구 사항을 충족하는지 여부 및 동작이 정확한지 여부

g.회로의 접점이 전기 도표의 요구 사항을 충족하는지 여부입니다. H.보호 회로 시스템이 요구 사항을 충족하는지 여부

I. 500 V 메가오름 미터로 측정된 절연 저항 값은 1 메가오름보다 작지 않아야 합니다.

3.사용에 대한 주의사항

A. A이 제품은 벽에 맞지 않고 단면 (전면) 작동 및 양면 문 유지 보수로 작동하는 저전압 배전 캐비닛입니다.제품의 유지 보수 통로 및 캐비닛 문은 자격을 갖춘 전문가가 운영, 검사 및 유지 보수에 들어가거나 열어야합니다.

B.공기 회로 차단기가 여러 번 닫히고 분할되면 주요 접촉에 국소 화상을 일으키고 탄소 물질을 생성하여 접촉 저항이 증가하므로 공기 회로 차단기는 지침서에 따라 정기적으로 유지 관리 및 점검해야합니다.
