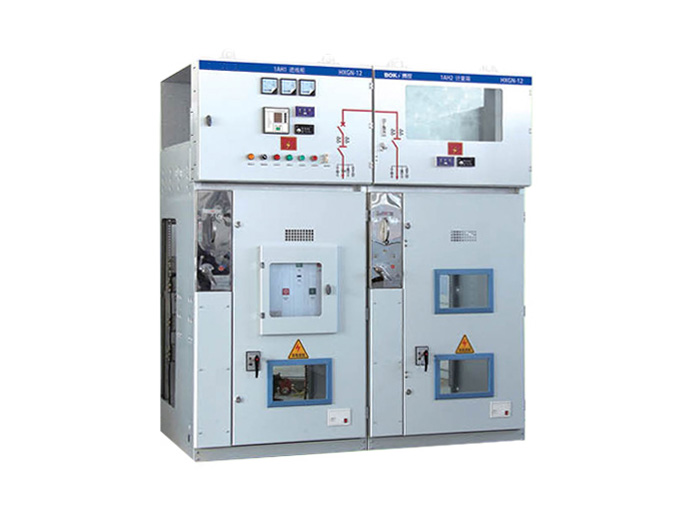

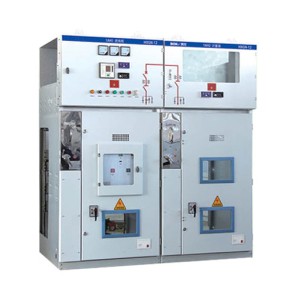

HXGN - 12 중전압 스위치기

1.사용의 범위

HXGN□-12 (F.R) 박스 형 고정 AC 금속 밀폐형 스위치 기어 ("링 네트워크 캐비닛" 이라고 함) 는 도시 전력망의 개조 및 건설을 위해 설계된 새로운 유형의 스위치 기어입니다. 또한 전원 공급 장치 시스템에서 하중 전류, 단락 전류 및 닫는 접시 전류로도 사용되며 AC 3-10KV, 50Hz 배전 시스템에 적합합니다. 그것은 널리 도시 전력망 건설 및 개조 프로젝트, 산업 및 광업 기업, 고층 건물 및 공공 시설 등 링 네트워크 전원 공급 장치 및 터미널 장비로 전력 분배, 제어 및 전기 장비의 보호, 사전 설치된 변전소에 설치할 수도 있습니다. 이 링 네트워크 캐비닛에는 수동 또는 전기적으로 작동 할 수있는 진공 부하 스위치와 스프링 작동 메커니즘이 장착되어 있습니다. 접지 스위치와 격리 스위치에는 수동 작동 메커니즘이 장착되어 있으며이 링 네트워크 캐비닛의 전체 세트는 강력하고 작습니다. 연소 및 폭발의 위험이 없으며 신뢰할 수있는 "5 가지 예방" 기능이 있습니다. 이 링 네트워크 캐비닛은 GB3960 "3 ~ 35KV AC 금속 스위치" 및 IEC60420 "고전압 AC 부하 스위치-퓨즈 조합 전기 기기" 표준의 관련 규정을 준수합니다.

2.모델과 그 의미

HXGN□- 12 (FR)

H : 링 네트워크

X: 상자 유형

G: 고정

N: 실내

□: 설계 일련 번호

12: 정격 전압

(F.R)로드 스위치 - 퓨즈 조합

3. 정상적인 사용 조건

1.주변 공기 온도 : - 15 0 40 ° C;

2.고도: 1000 m 이하;

3. 습도 조건: 일일 평균은 95% 이하, 일일 평균 수증기압은 2.2kPa 이하, 월 평균은 90% 이하, 월 평균 수증기압은 L 8kPa 이하;

4.지진 강도 : 8 도 이상;

5.부식성 또는 가연성 가스와 같은 명백한 오염 물질은 없습니다.

참고: 위의 정상적인 사용 조건이 초과되는 경우 사용자는 회사와 협상 할 수 있습니다.

4.주요 기술 매개변수

5.구조적 특성 (as그림 2 및 그림 3)

1.구조적 성능 특성

1.1.1 링 네트워크 캐비닛은 8MF 프로파일을 채택하고 전체 프레임에는 모듈러스 구멍 B = 2 (tan.

L1.2 링 네트워크 캐비닛에는 격리 스위치, 진공 부하 스위치 및 접지 스위치가있는 FZN 21 - 12 D. 부하 스위치 또는 FZRN 21 - 12 D. 퓨즈 콤비네이션 전기 기기가 장착되어 있으며 분리 스위치 및 접지 스위치가 분명합니다.

1,3 격리 스위치, 진공 부하 스위치, 접지 스위치 및 캐비닛 도어에는 완벽하고 신뢰할 수있는 파기 및 연동 장치가있어 오작동을 효과적으로 방지하고 안전한 유지 보수를 보장합니다.

1. 1. 4 수동 및 전기적으로 작동할 수 있습니다.

1. L 5 측정 캐비닛의 캐비닛 문 및 계기 문에는 밀봉 핀이 장착되어 있습니다.

1.1.6 퓨즈 조합 전기 캐비닛과 용융 튜브 발사 핀. 단락 회로의 경우 발사 핀이 트립 메커니즘에 부딪쳐 빠른 개폐 및 파손을 달성하여 전기 장비를 효과적으로 보호 할 수 있습니다.

1. L 7 링 메쉬 캐비닛은 전면 작동, 신뢰할 수있는 벽 장착을 채택합니다.

2. ' 5 가지 예방 ' 잠금 기능

2. 2.1 송전 작업: 캐비닛 도어가 닫히고 잠겨 있고 접지 스위치가 "열린" 위치로 작동 할 때만 부하 스위치를 작동시켜 위치를 닫을 수 있습니다.

2.2.2 정전 작동: 부하 스위치가 격리 위치에있을 때 접지 스위치를 닫을 수 있으며 접지 스위치가 닫힌 위치에있을 때 절연 파티션을 삽입하여 캐비닛 도어를 엽니 다.

2.1. 3 진공 차단기는 격리 나이프와 안정적으로 연동되며 격리 나이프와 접지 나이프는 서로 연결되어 캐비닛 도어와 연동되며 절연 파티션도 캐비닛 도어와 연동됩니다.

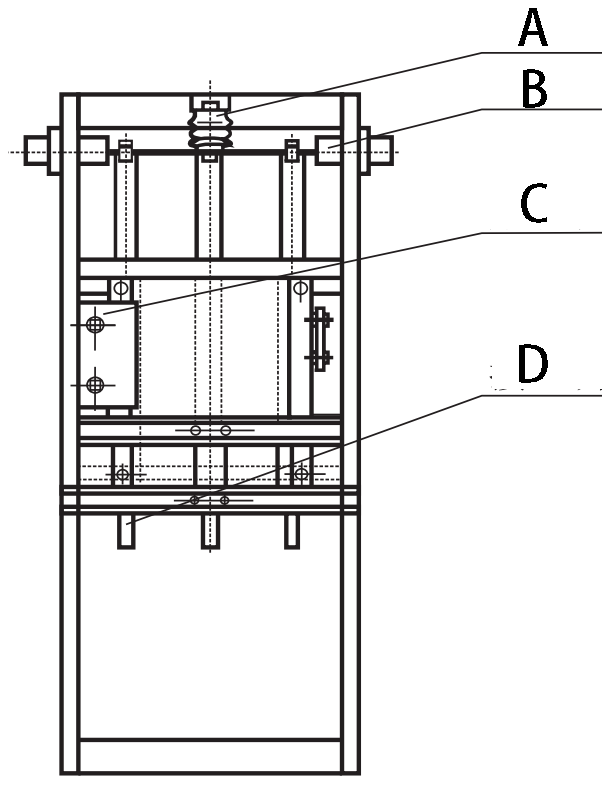

	그림 2 A: 절연체 B: 벽을 통해 케이스 C: 운영 메커니즘 D.: 접지 스위치
	그림 3 A: 퓨즈 (절연 칼 게이트) B : 총알 제어 메커니즘 C: 로드 스위치 D.: 전류 변압기

6.링 네트워크 전원 공급의 원리

링 네트워크 전원 공급 장치 <3 개의 기본 장치로 구성됩니다 (그림 참조) 입구 및 출구 라인 캐비닛은 고장이 발생할 때 시간에 격리 할 수있는 링 네트워크 장치로 사용되며 다른 장치는 사용자의 변압기 분기. 사용자 루프 네트워크 캐비닛은 변압기를 보호하고 격리하는 역할을하므로 유지 보수 및 점검에 편리합니다. 링 네트워크 캐비닛은 임의로 확장 될 수 있으며 사용자 요구 사항에 따라 기본 유닛으로부터 다양한 조합 방식으로 구성 될 수 있습니다.

케이블 입구 및 출구 라인 캐비닛 사용자 변압기 분기 캐비닛 케이블 입구 및 출구 라인 캐비닛

7.주요 회로 구조도

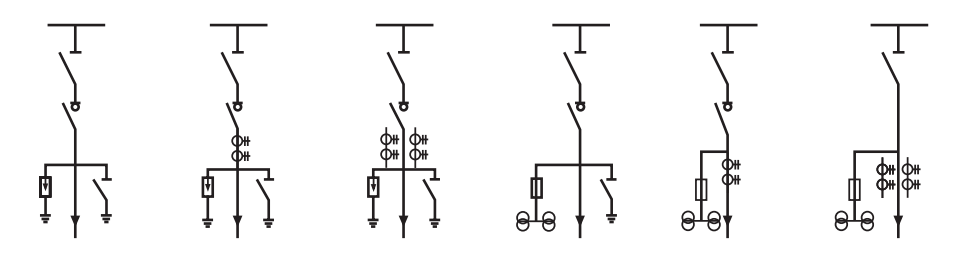

계획 번호	01	02	03	04	05	06
주요 회로 구조도
사용	라인 내부 및 외부 케이블	라인 내부 및 외부 케이블	라인 내부 및 외부 케이블	라인 내부 및 외부 케이블	라인 내부 및 외부 케이블	라인 내부 및 외부 케이블
격리 (isolation)/로드 / 결합 기기	GN□- 12 D.	GN□- 12 D.	GN□- 12 D.	FZN 21 - 12 D.	FZN 21 - 12 D.	FZN 21 - 12 D.
퓨즈		RN 3	RN 3
전류 변압기					LZZBJ 9	LZZBJ 9
차단기			HY 5 W

계획 번호	07	08	09	10	11	12
주요 회로 구조도
사용	라인 내부 및 외부 케이블	라인 내부 및 외부 케이블	라인 내부 및 외부 케이블	라인 내부 및 외부 케이블	라인 내부 및 외부 케이블	라인 내부 및 외부 케이블
격리 (isolation)/로드 / 결합 기기	FZN 21 - 12 D.	FZN 21 - 12 D.	FZN 21 - 12 D.	FZN 21 - 12 D.	FZN 21 - 12 D.	GN□- 12 D.
퓨즈				RN 2	RN 2	RN 2
전류 변압기		LZZBJ 9	LZZBJ 9		LZZBJ 9	LZZBJ 9
전압 변압기				JD.Z	JD.Z	JD.Z
차단기	HY 5 W	HY 5 W	HY 5 W

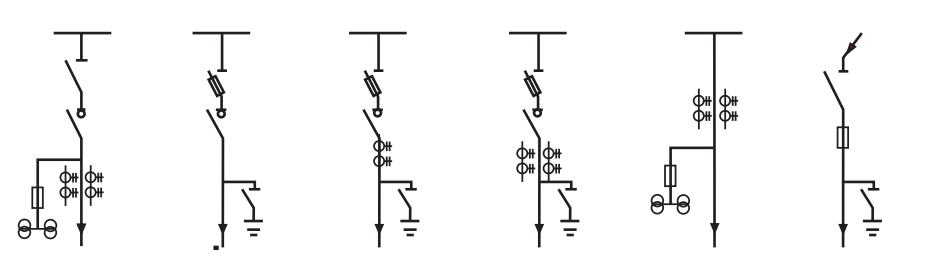

계획 번호	13	14	15	16	17	18
주요 회로 구조도
사용	미터링 케이블 인바운드 및 아웃바운드 라인	라인 내부 및 외부 케이블	라인 내부 및 외부 케이블	라인 내부 및 외부 케이블	미터링 케이블 인바운드 및 아웃바운드 라인	오버헤드 들어오는 케이블 출구
격리 (isolation)/로드 / 결합 기기	FZRN 21 - 12	FZRN 21 - 12 D.	FZRN 21 - 12 D.	FZRN 21 - 12 D.		GN□- 12 D.
퓨즈	RN 2	S□LAJ	S□LAJ	S□LAJ	RN 2	RN 3
전류 변압기	LZZBJ 9		LZZBJ 9	LZZBJ 9	LZZBJ 9
전압 변압기	JD.Z				JD.Z

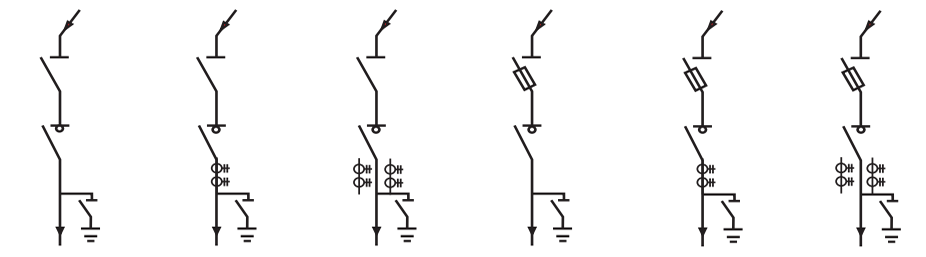

계획 번호	19	20	21	22	23	24
주요 회로 구조도
사용	오버헤드 들어오는 케이블 출구	오버헤드 들어오는 케이블 출구	오버헤드 들어오는 케이블 출구	오버헤드 들어오는 케이블 출구	오버헤드 들어오는 케이블 출구	오버헤드 들어오는 케이블 출구
격리 (isolation)/로드 / 결합 기기	FZRN 21 - 12D.	FZRN 21 - 12 D.	FZRN 21 - 12 D.	FZRN 21 - 12 D.	FZRN 21 - 12 D.	FZRN 21 - 12 D.
퓨즈			S□LAJ	S□LAJ	S□LAJ	S□LAJ
전류 변압기		LZZBJ 9		LZZBJ 9	LZZBJ 9	LZZBJ 9
전압 변압기

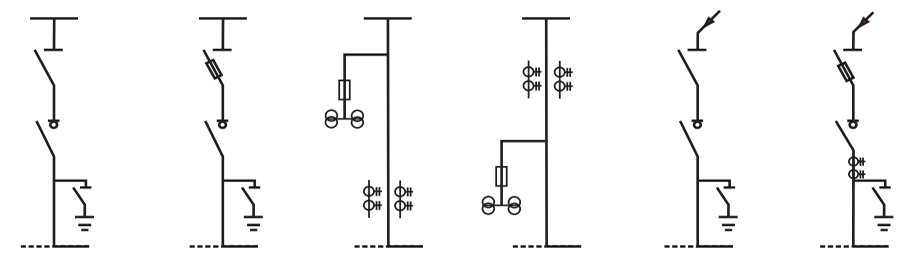

계획 번호	25	26	27	28	29	30
주요 회로 구조도
사용	연락처	연락처	측정 및 연락	측정 및 연락	오버헤드 라인 접점	오버헤드 라인 접점
격리 (isolation)/로드 / 결합 기기	FZRN 21 - 12	FZRN 21 - 12 D.			FZRN 21 - 12 D.	FZRN 21 - 12
퓨즈		S□LAJ	RN 2	RN 2		S□LAJ
전류 변압기			LZZBJ 9	LZZBJ 9
전압 변압기			JD.Z	JD.Z

8.쉐이프 및 설치 크기

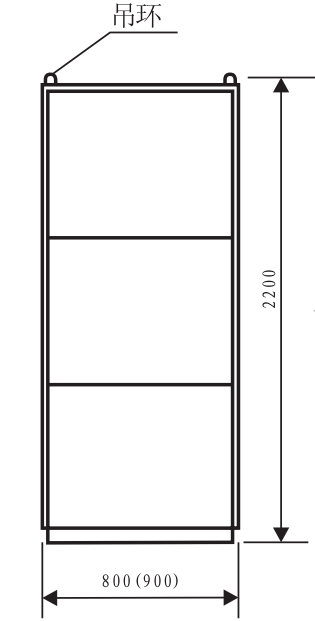

1.링 네트워크 캐비닛의 전체 크기

		캐비닛 폭 방향
설명: 높이 선택 가능	캐비닛 깊이 방향

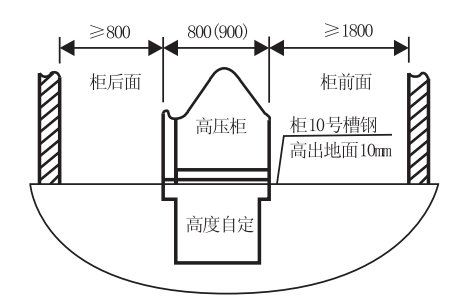

2.링 네트워크 캐비닛의 설치 크기

참고: 채널 강철은 안정적으로 접지되어야합니다.
