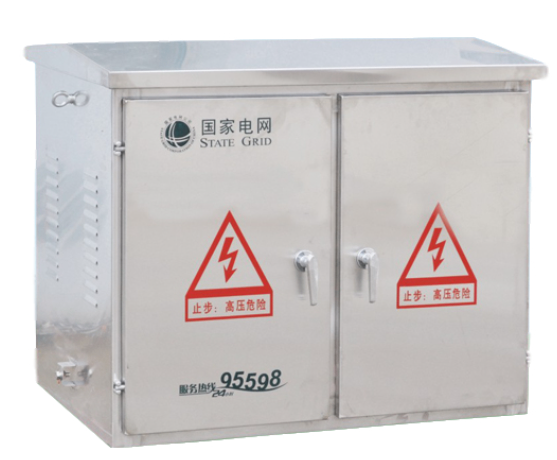

제품 개요:
JP 시리즈 실외 저전압 통합 배전 상자는 전력망 건설 및 변환 및 전력망 운영 경험의 요구 사항에 따라 설계된 배전, 계량, 보호, 제어 및 무효 전력 보상을 통합하는 새로운 유형의 통합 제어 상자입니다. 안전, 경제, 합리성과 신뢰성은 사용자 요구 사항에 따라 누설 보호 기능에 추가 할 수 있습니다. 이 제품은 새로운 구조, 합리적이고 높은 보호 수준, 편리한 설치 및 시운전, 유지 보수 및 정밀 검사의 장점이 있습니다. 현재 전력망 변환에서 이상적인 단자 저전압 완전한 장비 세트입니다.
1. 적용 범위
JP 시리즈 야외 통합 배전 상자는 단락, 과부하, 과전압, 누설 보호 및 기타 기능, 스몰 사이즈, 아름다운 외관, 경제적이고 실용적인, 실용적인, 옥외 극에 변압기의 전기 극에 설치, 도시 및 농촌 전력망의 변형을위한 이상적인 배전 제품의 새로운 세대입니다.
2. 모델과 의미
JP-□ / □
└-주요 회로 체계 번호
└ ──변압기 수용량
└-통합 배포 상자
3. 정상적인 사용 조건
1. 주위 온도: -25 °C ~ 40 °C.
2. 공기 상대 습도: 일일 평균은 90% 이하이며 월 평균은 90% 이하입니다.
3. 고도: 2000m 이상.
4. 폭력적인 진동 및 충격이없고 부식성 가스가없는 장소에 설치됩니다.
참고: 위의 조건을 초과하면 공식으로 협상 할 수 있습니다.
4. 기술 매개 변수
일련 번호 | 이름 | 단위 | 매개변수 |
1 | 변압기 용량 | KVA | 30~400 |
2 | 정격 작동 전압 | V | AC400 |
3 | 보조 루프 작동 전압 | V | AC220,AC380 |
4 | 정격 주파수 | Hz | 50 |
5 | 정격 현재 | A | ≤630 |
6 | 정격 누설 작용 전류 | MA | 30 ~ 300 조정가능한 |
7 | 보호 수준 | IP54 |
5. 주요 회로 구성도
참고: 칼 스위치 또는 칼 용융 스위치, 모델은 HD11F, HR5, HR6 및 기타 시리즈 일 수 있습니다.
퓨즈, 모델 옵션 D220, CM1, NS, C45, D247 및 기타 시스템;
AC 접촉기, 신호 옵션 CJ20, B 시리즈, CJX2, CJ19 (스위칭 전기 융합) 및 기타 시리즈;
제로 시퀀스 변압기 누설 전류 릴레이, 모델 옵션 JD, LLJ 및 기타 시리즈;
현재 변압기, 모델 옵션 LM21 - 0.5, LMK - 0.66 및 기타 시리즈;
서지 중재자, 모델은 옵션 FYS, Y3W 및 기타 시리즈입니다.
전기 멜터, 모델 옵션 BSMJ, BCMJ 및 기타 시리즈;
자동 보상 컨트롤러, 모델 옵션 JK1, JKG 및 기타 시리즈;
보상 루프의 수는 1 - 4 배 선택적이며 각 시간의 용량은 3 - 20Kvar 옵션입니다.
또한 사용자의 필요에 따라 온도 및 습도 제어 장치를 상자에 선택적으로 설치할 수 있으며 비접촉 모듈 전환 및 합성과 같은 사용자의 요구 사항에 따라 보상 루프 전환 형태를 잘라내어 절단 할 수 있습니다.
스위치 스위칭 등

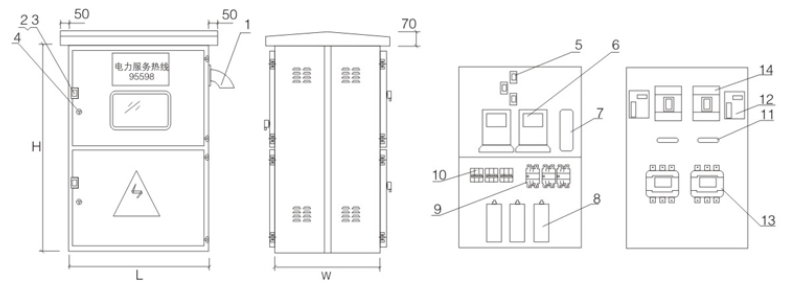

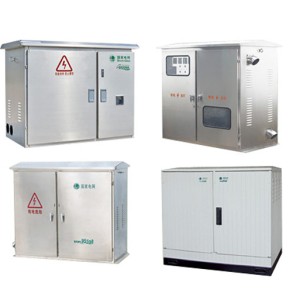

6. 상자 구조의 개략도

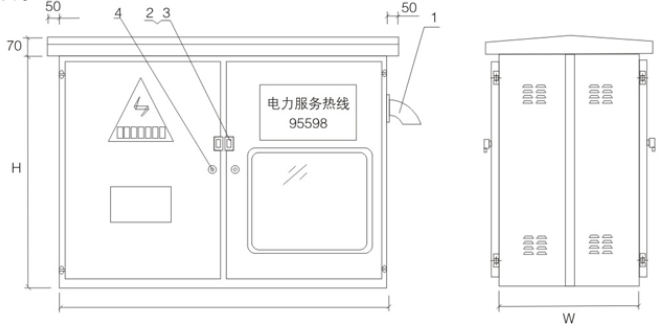

수평 캐비닛 폼 팩터
