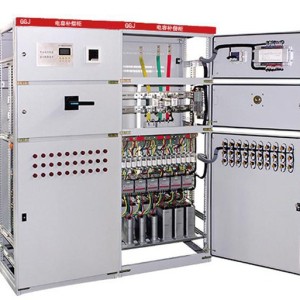

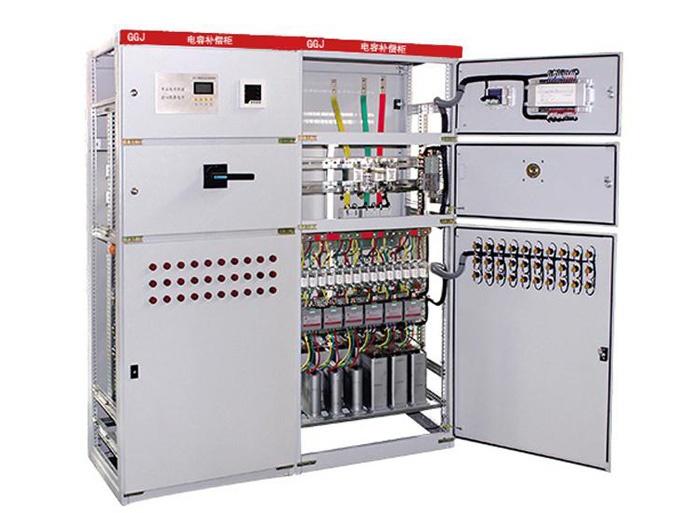

GGJ 형 저전압 무효전력 보상

GGJ 유형의 저전압 분배 무력 보상 종합 캐비닛은 안전, 경제, 합리성 및 신뢰성의 원칙에 따라 설계된 새로운 유형의 실외 전력 분배 무력 보상 종합 캐비닛입니다.그것은 도시 네트워크, 농촌 그리드 변환, 산업 및 광산 기업, 가로등 조명, 주거 지역 사회 등에 적합한 AC 50 Hz 및 380 V 의 정격 전압의 분배 시스템, 전력 분배, 제어, 보호, 무효 전력 보상, 전력 계량 및 기타 다중 기능, 전력 분배, 제어, 보호, 무효 전력 보상, 전력 계량 및 기타 기능, 사용자 요구 사항에 따라 누출 보호 기능을 추가 할 수 있습니다.이 제품은 새로운 구조, 합리적인 구조, 높은 보호 수준, 편리한 설치 및 시운전, 유지 보수 및 개조의 장점이 있습니다.이 제품은 GB 7251. 1 - 1997, GB / T 15576 - 2008 을 준수하고 3 C 인증을 통과했으며 현재 전력망 변환에서 장비의 이상적인 저전압 완전한 세트입니다.

제품 모델과 의미

G - AC 저전압 분배 캐비닛, G 전기 부품 고정 설치, 고정 배선, J - 정전 콘덴서.

GGJ 시리즈 실외 전력 분배 무효 전력 보상 통합 캐비닛은 0. 4 kV 전압 수준에서 전력 분배, 계량, 보호 및 무효 전력의 자동 보상에 적합합니다.

2.제품 기능

GGJ 시리즈 저전압 무효 전력 보상 캐비닛은 캐비닛, 격리 스위치, 퓨즈, 스위칭 커패시터 접촉기, 열 과부하 릴레이, 전력 커패시터 및 지능형 무효 전력 보상 제어기 등으로 구성됩니다.캐비닛은 닫힌 구조입니다.

3.주요 성능

1.적시에 빠른 응답, 좋은 보상 효과, 신뢰할 수있는 작업 및 누출 보호 장치도 사용자의 요구에 따라 추가 할 수 있습니다.

2.보호 기능: 과전압, 과부하, 저전압, 저전류, 단락 및 기타 기능

3.작동 모드: 자동 작동 및 수동 작동의 두 가지 작동 모드가 있습니다.

4.전력망의 전력 비율을 0. 95 이상으로 증가시킬 수 있습니다.

4.운영 조건

1.주변 온도: - 20 °C ~ 50 °C

2.공기 상대 습도: ≤ 90% (상대 주변 온도는 20 ° C ~ 25 ° C)

3.고도: 2500 m 이상

4.환경 조건 : 실내 (상자 내부) 설치에 적합하며 화재, 폭발 위험, 심각한 오염, 화학 부식에 적합하지 않습니다.

그리고 격렬한 진동이 발생한 곳.

5.설치 위치: 지면에 수직인 경사도는 5 o 를 초과하지 않아야 합니다.

5.기술 매개 변수:

1.정격 전압: 380 V

2.정격 주파수: 50 Hz

3.보상 방법: 3 상 보상 및 단상 보상 결합.

4.보상 용량: 60 KVA ~ 390 KVA.

5.보상 방법: 순환 스위칭, 인코딩 스위칭, 퍼지 제어 자동 스위칭

6.제어 물리적 양: 반응 전력 또는 반응 전류

7.가장 빠른 응답 시간: ≤ 20 ms

6.설치 및 시운전

1.설치 전에 확인

장비가 손상되지 않았는지, 임의 정보 및 액세서리가 완료되었는지 확인하고 문제가있는 경우 제 시간에 제조업체에 연락하십시오.

2.전원 켜기 전에 검사 및 실험

제품이 설치된 후, 가동되기 전에 다음 항목을 검사하고 테스트해야합니다.

1)캐비닛이 건조하고 깨끗한지 확인하십시오.

2)전기 부품의 작동 메커니즘이 유연하든, 막힘이나 과도한 작동력이 없어야합니다.

3)주요 전기 부품의 켜기 / 끄기가 신뢰할 수 있고 정확하며 보조 접점의 켜기 / 끄기가 신뢰할 수 있고 정확하는지 여부.

4)기기 표시 및 변압기의 비율 및 극성이 올바른지 여부.

5)버스 연결이 좋은지 여부, 절연지지, 장착 부품 및 액세서리가 단단하고 신뢰할 수 있는지 여부.

6)절연 저항은 500 볼트 메가오름 미터로 측정할 때 10 메가오름 미만이어야 하며, 탐색할 때 전자 장치, 커패시터 및 코일과 같은 전류 소비 장치의 연결을 끊어야 합니다.

3.전원 켜기 디버깅

자동 무력 보상 제어기의 디버깅

컨트롤러는 입력, 절단 임계값, 지연 시간 및 과전압 임계값에 대한 관련 표준에 따라 조정되었으며 재조정이 필요한 경우 자동 무력 보상 컨트롤러에 대한 지침에 따라 조정하십시오.

7.사용 및 유지 관리에 대한 주의 사항

1)제품의 작동, 유지 보수 및 점검은 자격을 갖춘 전기 직원에 의해 수행되어야합니다.

2)유지 보수 중에 전원 공급 장치의 연결을 먼저 끊은 다음 보상 커패시터가 방전된 후에 수리해야 합니다.

3)정기적 인 수리를 수행합니다.

5)통합 배전 상자의 주 스위치에서 칼 스위치를 선택하면 부하가 없는 경우 칼 스위치를 분리하고 닫아 개인 안전을 보장해야합니다.

6)사용자가 무효 전력 보상 장치가 장착된 종합 분배 박스를 선택하는 경우, 제품의 자동 무효 전력 보상 컨트롤러는 사용 설명서에 따라 작동 및 검사해야합니다.

8.쉐이프 및 설치 크기
