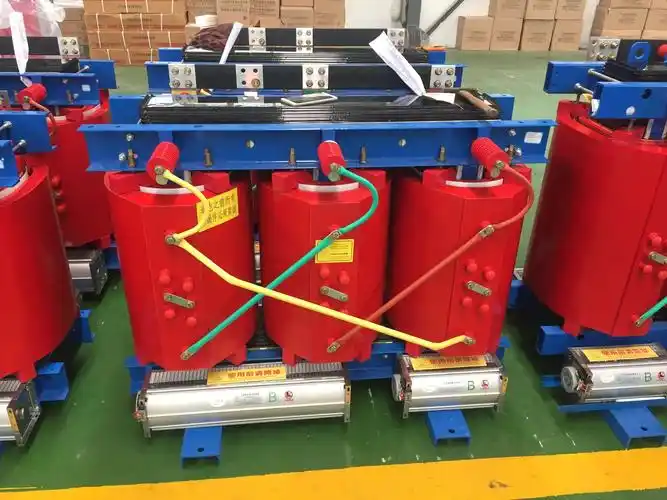

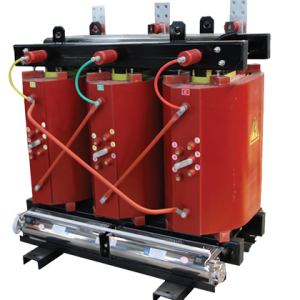

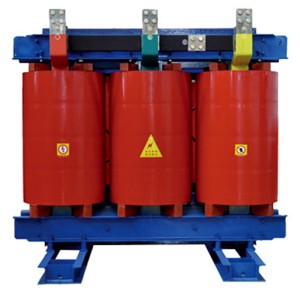

변압기: SC (B) 12\ 14 건형 변압기

1. 제품 사용의 환경 조건

1.1 주변 온도: 상한 40 ° C, 하한-25 ° C (실내);

1.2 고도는 1000m 를 초과하지 않습니다.

1.3 상대 습도: 일일 평균은 95% 이하이며 월 평균은 90% 이하입니다.

1.4 지진의 강도는 8 도를 초과하지 않습니다.

1.5 화재, 폭발 위험, 심각한 오염, 화학 부식 및 폭력적인 진동 장소가 없습니다.

2. 변압기의 주요 기술 데이터:

자세한 내용은 "제품 검사 보고서" 를 참조하십시오.

3. 변압기를 사용하기 전에 검사

3.1장거리 수송 후, 변압기는 요크 나사, 클램프 및 코어 사이의 절연이 좋은지, 코어가 다중 지점 접지되어 있는지, 패스너가 느슨한지, 도체의 각 부분 사이의 절연 거리가 요구 사항을 충족하는지, 리드 와이어가 손상되었는지 확인해야합니다.

3.2 변압기는 작동되기 전에 모든 데이터가 요구 사항을 충족하는지 확인해야합니다.

4. 변압기 operation

4.1 변압기 작동 전 준비:

변압기를 가동시키기 전에 명판 데이터를 확인하고 명판 전압과 라인 전압이 일치하는지 확인하십시오; 변압기 접지 장치가 좋은지 확인하십시오; 변압기 절연이 자격을 갖춘지 확인하십시오.모든 것이 요구 사항에 부합하는지 확인한 후에, 변압기는 가동될 수 있습니다.

4.2 Operating Standards:

(1)허용 온도 상승 : 변압기가 작동할 때, 정상적인 조건에서, 그것은 절연재에 의해 허용되는 온도를 초과하지 않아야 합니다. (See절연 등급에 대한 "제품 검사 보고서"

(2)허용 부하: 변압기가 부하에있을 때, 그것은 구리 손실과 철 손실로 인해 가열, 부하가 클수록, 더 많은 열, 더 높은 온도 상승, 변압기 부하가 충분히 큰 경우, 변압기는 허용 온도 상승을 초과 할 수 있습니다, 그래서 그것은 절연을 손상시키기 쉽습니다, 이러한 이유로, 변압기 작동, 허용되는 연속적이고 안정적인 부하, 즉, 변압기가 작동할 때 일반적으로 명판에 지정된 정격 값을 초과하지 않아야 합니다.

(3)허용 전압 변경 : 작동 중 변압기에 적용되는 전압은 변압기의 정격 전압과 같거나 낮을 수 있으며, 자화 후 변압기 코어의 과포화로 인해 변압기에 작은 과전압이 적용되더라도 불균형한 자기 유도에서 큰 증가를 초래할 수 있습니다.변압기의 자기 유도가 커질수록 전압 고조파가 높아지고, 무부하 전류가 커질수록, 무부하 전류가 커질수록, 전압 파형의 왜곡이 날카로워지며, 이는 특히 고전압 변압기에 위험합니다.위의 조건에 따르면, 변압기의 적용 전압은 일반적으로 탭 커넥터의 정격 값의 105% 를 초과하지 않아야하며, 변압기의 2 차 측의 전류는 정격 값보다 크지 않아야 합니다.

(4)절연 저항의 허용 값: 일반적으로 절연 저항 값을 측정하기 위해 1000 - 2500 볼트의 메가오hm 미터를 사용합니다.변압기의 절연 상태를 측정하는 기본 방법은 작동 중에 측정된 절연 저항 값과 작동 전에 결정된 원본 데이터를 비교하는 것입니다.측정할 때, 동일한 주변 습도 조건에서, 단열된 경우

초기 값의 50% 이하로 내성이 급격히 떨어지는 것은 부적합한 것으로 간주됩니다.

5. 변압기의 유지 보수, 검사 및 결함 분석

5.1 변압기 유지 보수

변압기의 부하를 암페미터, 볼트 미터 등에 따라 모니터링해야 하며, 변압기가 자주 근무하는 변압소에 설치된 경우, 제어판의 기기에 따라 변압기의 작동을 모니터링하고 매 시간마다 읽어야 한다.

미터가 제어실에 없을 때는 교대 당 최소 두 번 기록해야합니다.또한 부하 조정을 수행해야 합니다.분배 변압기의 경우 3 상 부하를 큰 부하에서 측정하고 불균형이 발견되면 재분배해야합니다.

부하 모니터링 외에도 온도 상승도 모니터링해야 합니다.스위치보드에 설치된 온도계도 교대당 최소 두 번 기록해야 합니다.

5.2 변압기 검사:

(1) 검사 시간: 근무중인 빈번한 직원이있는 변전소는 적어도 하루에 한 번 변압기를 검사해야합니다.

(2) Inspection content:

외부 검사: 변압기 오디오의 성질이 크게 "윙윙거리는" 것인지, 새로운 톤이 있는지 여부, 케이블 및 버스 바에 이상적인 현상이 있는지 여부, 변압기 온도 상승 등

5.3 변압기의 오류 분석

(1)절연 감소: 변압기의 작동 중에 절연 감소 현상이 종종 발생합니다.절연 감소의 가장 기본적인 특징은 절연 저항이 감소하여 누설 전류가 증가하고 열이 발생하며 작동 중 온도가 높아지고 절연 노화가 더욱 촉진된다는 것입니다.또는 계속, 결과는 매우 심각하며, 단열재 떨어지는 이유 중 하나는 단열재 습기입니다; 두 번째 이유는 단열재 노화입니다.

(2)과도한 온도 상승: 과도한 온도 상승의 가장 명백한 상징은 암페어 미터 포인터가 미리 결정된 한계를 초과하고 변압기가 가열되며 심각한 경우 보호 장치가 작동하여 회로를 차단한다는 것입니다.고온 상승의 원인은 다음과 같습니다.:

a 과도한 전류, 과도한 부하, 변압기의 허용 한계를 초과: Y / Y 0 - 12 연결된 변압기, 3 상 부하가 불균형 할 때 과열이 발생합니다.외부에 배선을 연결할 때와 같이 변압기의 연결이 끊어질 수 있습니다.

위상이 끊어지면 내부의 와이드를 통해 순환이 발생하여 지역 과부하가 발생합니다.변압기의 클램프 볼트가 느슨하다 (변압기가 진동할 때 이 문제가 발생하기 쉽습니다).자기 저항이 증가하고 반응 부하가 증가하며 동일한 전력 부하가 존재할 때 과전류가 발생합니다.윈딩의 역 연결은 작동 중에 전위가 부족하여 과전류가 발생하며 변압기가 부하될 때에도 과전류가 발생합니다.

B 열악한 환기: 변압기 표면의 먼지, 차단 된 공기 덕트, 주변 온도 상승 등

C 코일 손상, 단락 등 변압기에 내부 손상.

(3)비정상적인 소리: 변압기가 정상적으로 작동할 때 연속적이고 대칭적인 윙윙 소리가 발생하며, 각 유형의 변압기의 소리가 다르며, 변압기가 시끄러우면 소리가 시끄러집니다.일부 변압기 코어는 스태그되지 않지만 먼저 전체 조각으로 쌓아 올린 다음 볼트로 누르므로 작동 중에 소리가 특히 시끄럽지만이 소리가 매번 바뀌지 않아 정상적인 작동에 영향을 미치지 않습니다.작동 중에 소리가 증가하면 하나는 적용 전압이 너무 높는지 확인하고 다른 하나는 코어가 너무 느슨한지 확인하는 것이며, 너무 느슨한 경우 클램프해야합니다.

변압기가 "삐걱거리는" 소리를 낼 때, 그것은 플래시오버가 있음을 의미하며, 변압기의 금속 부분의 날카로운 부분이 둔한지 확인해야합니다.

변압기에 "경고음" 소리가 나면 코일 또는 코어와 클램프 사이에 발생할 수있는 고장 현상이 있음을 의미합니다.

(4)변압기 자동 장치 트립 : 이 시점에서 단락, 과부하 및 2 차 라인 결함이 외부에 있는지 확인하고, 결함의 원인이 외부가 아니라면 절연 저항을 확인해야합니다.

(5)테스트 방법을 사용하여 결함을 확인합니다 : 많은 결함은 외부 직관적 검사로 정확하게 판단 할 수 없습니다. 예를 들어, 턴 간 단락, 내부 코일 방전 또는 고장, 내부 코일 및 외부 코일 절연 고장 등.결함의 성격과 위치를 신속하고 정확하게 판단하기 위해 테스트 측정에 대한 시각 검사와 결합되어야합니다 (세부 사항은 표 1 을 참조하십시오).변압기 결함 분석은 표 2 에 나와 있다.

표 1: 변압기 결함 검사를 위한 시험 항목 및 방법

표 2: 변압기 결함 분석
