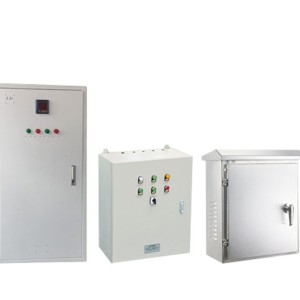

JXF 저전압 분배 상자

1. JXF 저전압 스위치 기어의 프레임은 결합 된 구조이며 기본 골격은 C 자형 강철로 조립됩니다. 캐비닛 랙의 모든 구조 부품은 아연 도금되어 있으며 셀프 태핑 잠금 나사 또는 8.8 등급 육각형 볼트와 구성표 변경에 해당하는 도어, 파티션, 장착 브래킷 및 버스 바 기능 장치를 사용하여 기본 캐비닛 랙에 단단히 연결됩니다. 완전한 스위치 캐비닛을 조립하십시오. 스위치 기어의 내부 치수, 부품 및 구획 치수는 모두 변조됩니다 (E = 25mm).

2. JXF 유형 결합 저전압 스위치 기어의 각 캐비닛은 3 개의 방, 즉 수평 버스 바 룸 (캐비닛 뒷면), 서랍 챔버 (캐비닛 앞) 및 케이블 룸으로 나뉩니다. (캐비닛의 아래 부분 또는 캐비닛 앞 오른쪽). 챔버는 강판 또는 고강도 난연성 플라스틱 기능성 플레이트로 서로 분리되어 있으며, 스위치 요소의 비행 아크 또는 단락으로 인한 사고를 효과적으로 방지하기 위해 상부 및 하부 서랍 사이에 통풍구가있는 금속판이 있습니다. 버스와 다른 라인 사이의 회로.

3. JXF 저전압 스위치 기어의 구조 설계는 다양한 입구 및 출구 라인 계획의 요구 사항을 충족시킬 수 있습니다: 위쪽 및 아웃, 위쪽 및 아웃, 아래 및 안팎으로.

4.컴팩트한 디자인: 더 작은 공간에 더 많은 기능용 장치를 수용

5. 구조 부품은 매우 다재다능하고 유연하며 E = 25mm 모듈러스이며 구조 및 추출 장치는 시스템 설계의 요구를 충족시키기 위해 임의로 결합 될 수 있습니다.

6. 버스는 고강도 난연제 및 고절연 강도 플라스틱 기능 보드로 보호되며, 이는 고장 방지 아크 성능을 가지며 작동 및 유지 보수가 안전하고 신뢰할 수 있도록합니다.

7. 다양한 크기의 서랍의 기계적 연동 메커니즘은 표준 규정을 충족하며 안전하고 신뢰할 수있는 연결, 테스트 및 분리의 세 가지 명백한 위치가 있습니다.

8. 표준 모듈 설계: 보호, 작동, 변환, 제어, 조정, 측정 및 표시와 같은 표준 단위로 구성 될 수 있으며 요구 사항에 따라 임의로 조립 될 수 있습니다.

9.고강도 난연성 엔지니어링 플라스틱의 사용은 보호 및 안전 성능을 효과적으로 강화합니다.

10.높은 수준의 일반화, 표준화 및 쉬운 조립.신뢰할 수 있는 품질 보증을 제공합니다.

11.캐비닛은 작업 환경의 다양한 요구 사항에 따라 다른 보호 수준을 선택할 수 있습니다.

12.장비 보호의 연속성 및 신뢰성

1. 적용 범위

이 제품은 AC 주파수가 50HZ 이고 정격 작동 전압이 500V 이하인 회로에서 사용하기에 적합합니다. 특별한 요구 사항에 따라 보호 수준은 녹아웃 구멍이있는 IP5 에 도달 할 수 있으며 다중 파이프 입구 라인은 최대 정격 전류가 최대 400A 인 라이브 설치 오픈 홀 플레이트를 예약 할 수 있습니다. 이는 특히 산업 및 광업에 적합합니다. 호텔 사용자는 상자를 측정하고 만들 수 있습니다. 제품 쉘 보호는 IP53 입니다.

이 제품은 IEC 60439. 1 - 1993 "저전압 스위치 제어 장비" GB 7251. 1 - 2005 "저전압 스위치 제어 장비" 를 준수합니다.

2. 모델과 의미

 구조적 다이어그램 The structural diagram of JX F □□□/□□"JX는 벽걸이 형 제어 상자, 보호 형 F, 힌지 코드: 1-어두운 힌지를, 2-열린 힌지를 나타냅니다, H 캐비닛 높이, W 캐비닛 너비, D-상자 깊이; 설치 방법: R 은폐, M 노출, W 야외"

JX F □□□/□□

설치 방법: R 은폐, M 노출, W 야외

캐비닛 깊이 (D)

캐비닛 너비 (W)

캐비닛 높이 (H)

힌지 코드: 1 - 숨겨진 힌지를 나타냅니다

2 - 열린 힌지를 나타냅니다

보호 유형을 나타냅니다.

Wall - Mounted Control Box (월 마운트 컨트롤 박스)

3.사용 환경 조건

1.온도: 주변 공기 온도를 초과하지 않음 40 °C, 주변 공기 온도의 하한은 - 50 °C 입니다.

2. 온도: 공기의 상대 습도는 40 ° C의 최대 온도에서 50% 를 초과하지 않으며 10 ° C에서 90% 까지 낮은 온도에서 더 높은 상대 습도를 허용 할 수 있습니다.

3.고도 : 설치 현장의 고도는 2000 m 를 초과하지 않습니다.

4.설치 범주: Class II.

5.오염 수준: 레벨 3.

4.구조적 특성

구조는 얇은 강판, 측정 기기, 버튼 표시기 및 제어 스위치 등으로 용접됩니다. 문에 설치할 수 있습니다. 접촉기, 전력 차단기, 터미널 블록 등과 같은 기타 전기 장비를 설치해야합니다.

상자 안의 랙에. 박스 쉘의 상부 및 하부 벽에는 노크 다운 구멍이 있으므로 전기 및 케이블 파이프 라인의 다양한 사양을 설치하는 데 편리합니다.

5.주요 기술 매개변수

6.쉐이프 및 설치 크기

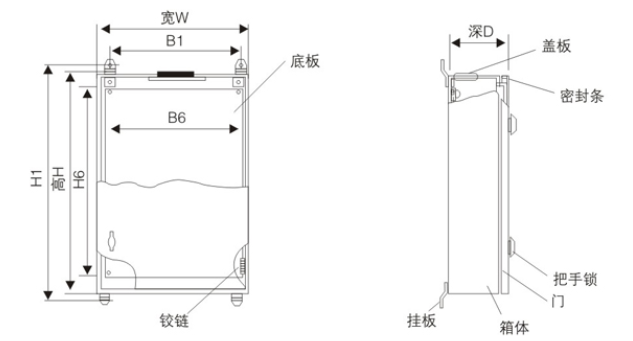

아웃라인 설치의 구조도

7.주요 기술 매개변수
