YBM - 12 (24) 컴팩트 단면 단위 변전소의 성능, 안전한 작동 방법 및 기술 매개 변수를 소개합니다.
제품 소개

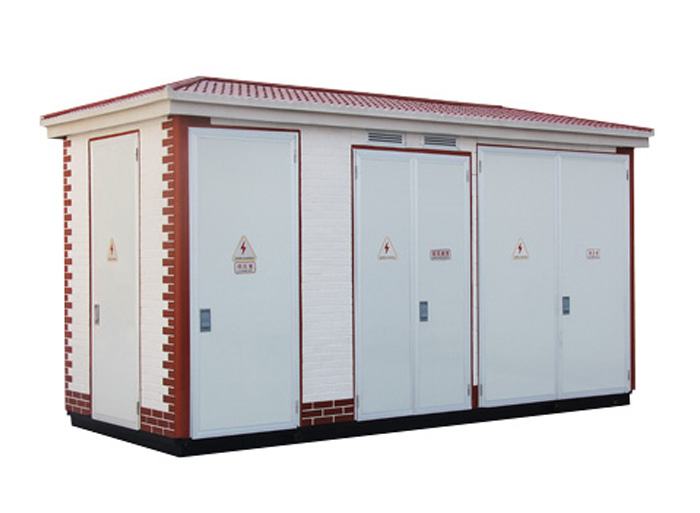

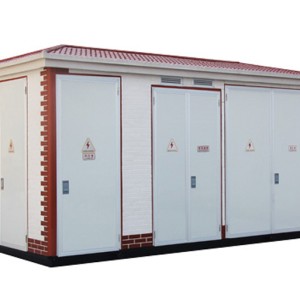

YBM - 12 (24) 시리즈 사전 설치된 변전소, 유럽 박스 변압기로도 알려진, 고전압 전기 기기, 전력 변압기 및 저전압 전기 장비를 결합하는 전력 분배 장치의 컴팩트한 완전한 세트입니다.이 장치는 강한 완전한 세트, 컴팩트한 구조, 작은 크기, 이동하기 쉬운, 안전하고 신뢰할 수있는 작동, 편리한 유지 보수, 아름다운 모양 등의 특성을 가지고 있습니다.특히 도시 공공 전력 분배, 고층 건물, 주거 지역 사회, 산업 및 광산 기업, 항구, 유전, 공원, 역, 공항, 지하철, 고속도로 및 기타 전력 공급 장소에 적합하며, 새로운 유형의 변압기 및 분배 장치입니다.
상품 구조
사전 설치된 변전소의 기본 구조는 고전압 전기 장비, 전력 변압기 및 저전압 전기 장비의 세 가지 주요 부분을 한 방으로 나누고 "목적" 또는 "제품" 모양을 형성하는 것입니다. "눈" 글꼴은 "핀" 글꼴과 비교됩니다; "me" 유형의 배선이 더 편리하므로 대부분의 경우 "me" 글꼴 레이아웃을 채택하고 "pin" 레이아웃 구조는 비교적 컴팩트하며 특히 설치 사이트의 바닥 면적이 제한되어있는 경우 "pin" 글꼴 구조를 선택하는 것이 더 유리합니다.사전 설치된 변전소 박스는 완전히 밀봉된 구조이며, 박스 재료는 고품질의 강판과 알루미늄 합금 판, 복합 컬러 강판, 스테인레스 스틸 판, 유리 섬유 강화 시멘트 판 등으로 구성될 수 있습니다.
사전 설치된 변전소 고전압 스위치기는 사용자의 필요에 따라 가스 생산 유형, 압축기 가스 유형, 진공 유형 로드 스위치, SF 6 로드 스위치, 진공 회로 차단기 고전압 스위치기는 터미널, 링 네트워크 및 이중 전원 공급 모드를 충족시킬 수있는 "5 가지 예방" 기능을 선택할 수 있습니다.사전 설치된 변전소의 전력 변압기는 비금 합금 변압기, 오일 침수 완전 밀봉 변압기, 건형 변압기를 선택할 수 있다.가스 보호 및 온도 제어 보호가 장착 될 수 있습니다.
사전 설치된 변전소의 저전압 스위치는 ABB, 슈나이더 및 국내 고품질 스위치 중에서 선택할 수 있으며, 커패시터 보상 방법은 공동 보상 및 부분 보상을 실현할 수 있습니다.완전 보완, 제로 피칭 등 기능.
사전 설치된 변전소의 고전압 및 저전압 입구 및 출구 라인은 일반적으로 케이블이며, 오버헤드 입구 라인은 고전압의 특수 요구에 사용될 수 있습니다.케이블을 쉽게 설치할 수 있도록 변전소에는 하단 맨홀이 설치되어 있습니다.각 독립적 인 설치 룸에는 문을 열고 닫을 때 자동으로 꺼지는 조명이 장착되어 있습니다.
모델과 의미
YBM □ - □ / 0. 4 - □
변압기 용량 (KVA)
낮은 측면 전압 (KV)
- 고전압 측면 전압 (KV): 12 또는 24
디자인 Serial Number
- 고전압 / 저전압 사전 설치된 변전소
기술 매개 변수
분류하다 | 프로젝트. | 단위 | 매개변수 |
고전압 요소 | 정격 주파수 | Hz | 50/60 |
정격 전압 | kv | 12(24) | |
전원 주파수 허용 전압 접지 및 위상 | kv | 42(65) | |
번개 충격 저항 전압 지상 및 단계 | kv | 75(125) | |
정격 현재 | A | 630 | |
단기 견딜 전류 등급 | KA / 2 S | 20(16) | |
정격 피크 견딜 전류 | KA | 50(40) | |
저전압 요소 | 정격 전압 | V | 400 |
주 루프는 정격 전류입니다. | A | 100 - 4000 | |
단기 견딜 전류 등급 | KA | 15 - 50 | |
정격 피크 견딜 전류 | KA | 20 - 105 | |
정격 용량 | kVA | 50 - 2500 | |
변압기 | 탭 범위 | - | ±2×2.5% 또는 또는 ±5% |
그룹 연결 | - | D, yn 11 또는 또는 Y, y n 0 | |
노이즈 | dB | ≤55 | |
엔클로저 보호 수준 | - | IP 33 D |
사용 조건
※ 고도 ≤ 1000 미터
※ 주변 온도 - 30 °C ~ 40 °C
※ 공기 상대 습도는 90% (25 °C) 를 초과하지 않습니다.
※ 제품은 화재, 폭발 위험, 심각한 오염, 화학 부식 가스 및 강한 진동이없는 장소에 설치해야합니다.
※ 기술 조건을 초과하는 경우 사용자와 제조업체가 처리합니다.
설치
상자 변압기의 기본 참조 다이어그램은 제조업체가 계획에 따라 제공했습니다 .사용자는 또한 자신의 요구에 따라 자신의 디자인을 할 수 있지만 제조업체와 통신하고 협상해야합니다.
접지 전극은 상자 변압기 기초의 한쪽에 묻혀 있으며, 변압기 접지 및 번개 보호 접지는 접지 시스템을 공유 할 수 있으며, 상자 변압기 기초 플랫폼으로 이어지는 접지 와이어는 2 개 이상이어야하며 접지 저항 R ≤ 4 를 보장해야합니다.
박스 변압기 베이스와 기초 사이의 간격은 빗물이 케이블 룸으로 들어가는 것을 막기 위해 시멘트 모르타르로 밀봉됩니다.
운영 및 유지 보수
고전압 스위치의 작동 및 유지 보수는 고전압 스위치의 설치 설명서에 따라 수행해야 합니다.저전압 전기 장비에서 공기 회로 차단기는 여러 번의 폐쇄 및 분할 작업 후 주요 접촉에서 화상 및 탄소 물질을 발생시킬 수 있으므로 접촉 저항이 증가하므로 공기 회로 차단기는 지침서에 따라 정기적으로 유지 관리해야합니다.천둥이 오기 전에 1 년에 한 번 테스트를 해야 합니다.
전력 계량 유닛은 전원 공급 부서의 요구 사항에 따라 정기적으로 보정됩니다.변압기의 작동, 냉각 시스템이 정상인지, 자동 온도 모니터링이 정상인지, 변압기의 상층의 오일 온도 또는 코일 온도 (건식 변압기를 참조하십시오) 가 정상인지 여부를 항상 관찰하십시오.장비의 작동 및 유지 보수는 자격을 갖춘 전기 전문가가 수행해야합니다.
주문 지침
주문자는 주문 시 제품과 관련된 다음 정보를 회사에 제공해야 한다.
A. A제품 모델
B.운영 조건
변압기 유형 및 용량
D.고전압 및 저전압 주 배선 계획 및 선택한 전기 구성 요소의 유형 및 매개 변수
E. E.쉘 색상 및 재료
F.사용자가 다른 요구 사항이있는 경우, 주문 시에 할 수 있습니다.
