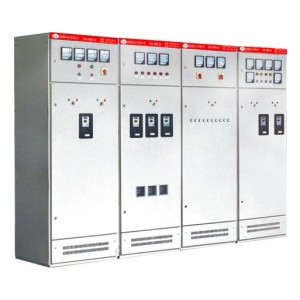

GGD 저전압 스위치기

GGD AC 저전압 분배 캐비닛은 에너지 부, 전력 사용자 및 설계 부서의 대다수의 요구 사항에 따라 안전, 경제, 합리성 및 신뢰성 원칙에 따라 설계된 새로운 유형의 저전압 분배 캐비닛입니다. 입구 방법은 다른 들어오는 라인에 대한 다양한 프로젝트의 실제 요구를 충족시키기 위해 캐비닛의 상단 및 하단, 왼쪽, 중간, 오른쪽 및 후면을 포함합니다. 동시에 발전소와 특수 사용자를위한 자동 전자 기계 보호 상자를 설치하기 위해 캐비닛에 고정 된 위치가 남아 있습니다. 이 제품은 높은 세분화 능력, 우수한 동적 및 열 안정성, 유연한 전기 방식, 편리한 조합, 강력한 직렬 및 실용성, 새로운 구조 및 높은 보호 수준의 특성을 가지고 있으며 저전압 완전한 세트의 업그레이드 제품으로 사용할 수 있습니다. 스위치 기어.

GGD AC 저전압 분배 캐비닛은 IEC 439 "저전압 스위치 및 제어 장비 ", GB. B. 7251 "저전압 스위치" 및 기타 표준을 준수합니다.

제품 모델과 의미

GGD□-□□

G: AC 저전압 배전 캐비닛

G : 전기 부품의 고정 설치 및 고정 배선

D: 전원 캐비닛

□ (설계 일련 번호 비트): 1 - 절단 용량은 15 kA; 2 - 30 kA 의 절단 용량; 3 - 50 kA 의 절단 용량 (실제 번호는 특정 수치에 해당)

□ (Main Circuit Scheme Code): 메인 회로 구조 코드 (실제 번호 / 문자와 결합해야 함)

□ (Auxiliary Circuit Scheme Code): 보조 회로 체계 코드 (실제 번호 / 문자 필수)

구조적 피쳐:

● GGD 캐비닛의 캐비닛은 일반 캐비닛의 형태를 채택하고 프레임은 8MF 냉간 성형 강철로 부분적으로 용접 및 조립되며 프레임 부품 및 특수지지 부품은 섹션 강철 지정 생산 공장에서 공급되어 캐비닛의 정확성과 품질을 보장합니다. ● GGD 캐비닛의 디자인은 캐비닛 작동 중 방열 문제를 완전히 고려합니다. 캐비닛의 전기 부품이 가열되면 열이 상승하여 상부 홈 구멍을 통해 배출되며 차가운 공기는 하부 홈 구멍에서 캐비닛으로 캐비닛을 지속적으로 보충합니다. 밀봉 된 캐비닛은 열 발산의 목적을 달성하기 위해 바닥에서 자연 환기 채널을 형성합니다.

● GGD 캐비닛은 현대 산업 제품 모델링 설계의 요구 사항에 따라 캐비닛의 모양과 각 부분의 분할 크기를 설계하는 황금 비율 방법을 사용하여 전체 캐비닛이 아름답고 관대하며 새로운 외관을 가지고 있습니다.

● 캐비닛 도어 샤프트의 이동식 힌지가 프레임에 연결되어 설치 및 분해가 쉽습니다. 도어의 접은 가장자리에는 산 모양의 고무 및 플라스틱 스트립이 내장되어 있으며 문과 프레임 사이의 삽입물은 닫을 때 일정한 압축 스트로크가있어 문이 캐비닛과 직접 충돌하는 것을 방지하고 문의 보호 수준을 향상시킬 수 있습니다.

● 전기 부품이 장착된 기기 도어는 여러 개의 부드러운 구리 와이어로 프레임에 연결됩니다.캐비닛의 장착 부품을 프레임 사이에 둥근 나사로 연결하여 전체 캐비닛이 완전한 접지 보호 회로를 구성합니다.

● 캐비닛 상단 코트는 폴리에스테르 오렌지 모양의 베이킹 페인트로 만들 수 있으며, 강한 접착 및 좋은 질감을 가지고 있습니다.전체 캐비닛은 매트톤으로 눈부심 효과를 방지하고 근무 직원에게 편안한 시각 환경을 조성합니다.

● 캐비닛의 상단 덮개는 필요에 따라 제거 할 수 있으므로 현장에서 주요 버스 바를 조립하고 조정할 수 있으며 캐비닛 지붕의 네 모서리에 리프트 링이 장착되어 있으며 리프트 및 운송을 위해

● 캐비닛의 보호 수준은 IP 30 이며, 사용자의 설치 현장의 요구 사항에 따라 IP 20 ~ IP 40 사이에서 선택할 수 있습니다.

전기 성능

1.기본 전기 매개변수

2.주요 회로 설계

GGD 캐비닛의 주요 회로는 129 개의 스키마와 총 298 개의 사양으로 설계되었습니다 (보조 회로의 기능 변경 및 제어 전압 변경으로 파생 된 스키마 및 사양 제외).

그 중 : GGD 1 유형, 49 개 체계, 123 개 사양

GGD 2 유형, 53 개 스키마, 107 개 사양, GGD 3 유형, 27 개 스키마, 68 개 사양

설계 및 사용 부서의 대다수의 의견을 청취하여 주요 회로 계획을 선택하여 발전소의 요구 사항을 증가시키고 2000 KVA 이하의 분배 변압기에 적합한 3150 A 로 정격 전류를 증가시켰습니다.

또한, GGJ 1 및 GGJ 2 커패시터 보상 캐비닛은 4 개의 주요 회로 구성과 총 12 개의 사양으로 무효 전력 보상 요구를 충족하도록 설계되었습니다.

3.보조 회로 계획

보조 회로의 설계는 전원 공급 장치와 발전소 계획의 두 부분으로 나뉩니다. GGD 캐비닛에는 2 차 구성 요소를 설치하기에 충분한 공간이 있으며 NLS는 릴레이 보호 장치를 설치할 때 발전소 및 특수 사용자의 요구를 충족시키기 위해 전용 LMZ3D 전류 변압기를 개발했습니다.

4.주 버스 바

정격 전류가 1500 A 이하일 때는 단일 구리 바 버스가 사용됩니다.정격 전류가 1500 A 보다 큰 경우 이중 구리 바 버스 바를 사용합니다.버스 바의 랩 표면은 주석 에나멜로 처리됩니다.

5.전기 부품 선택

A. A GGD 캐비닛은 주로 중국에서 대량 생산 할 수있는보다 진보 된 전기 부품을 사용합니다. ME, DZ 20, DW 15, CW 1, CM 1 등

B. B.. HD 13 B. B.X 및 HS 13 B. B.X 회전 작동 나이프 스위치는 GGD 캐비닛의 독특한 구조의 요구를 충족시키기 위해 NLS 가 설계한 특수 부품으로, 메커니즘의 작동 모드를 변경하고, 오래된 제품의 장점을 유지하며, 실용적인 모델 전기 부품입니다.

c.설계 부서가 사용자의 요구에 따라 더 나은 성능과 더 진보된 기술을 갖춘 새로운 전기 부품을 선택하면 GGD 캐비닛은 설치 유연성이 뛰어나기 때문에 일반적으로 전기 부품을 업데이트하는 데 있어 제조 및 설치에 어려움을 겪지 않습니다.

D. 주 회로의 동적 안정성을 더욱 향상시키기 위해 GGD 캐비닛의 버스 지원은 특수 ZMJ 유형의 복합 버스 클램프 및 절연 지원을 채택합니다. 부스 바 클램프는 고강도, 고난연 PPO 합성 소재로 열가소성 형태로 형성되며 높은 절연 강도, 우수한 자기 소화 성능 및 독특한 구조로 단일 버스 바 클램프 또는 더블 버스 바 클램프로 쉽게 결합 할 수 있습니다. 블록 유형 블록을 조정하면됩니다. 절연 지지대는 저비용 및 고강도를 가지며, 크리핑 거리를 증가시키고, 더 나은 안전성을 갖는 슬리브 성형 구조이다.

사용 조건

1.주변 온도 - 5 ~ 40 ° C. 24 시간 동안의 평균 온도는 35 ° C 를 초과하지 않습니다.

2.실내 설치 및 사용, 사용 사이트의 고도는 2000 m 를 초과하지 않아야합니다.

3.주변 공기의 상대 습도는 최대 40 ° C 에서 50 % 를 초과하지 않아야하며 20 ° C 에서 90 % 와 같은 낮은 온도에서는 상대 습도가 높을 수 있으며 온도 변화로 인한 응축 효과를 고려해야합니다.

4.설치 시 장치와 수직 표면의 경사는 5 을 초과하지 않습니다.캐비닛의 전체 세트는 상대적으로 평평합니다 (GB. B.J 232 - 82 표준에 따라).

5.장치는 격렬한 진동과 충격이 없고, 절연재를 파괴하는 전도성 먼지와 가스가 없으며, 전기 부품을 부식시키기에 충분하지 않은 곳에 설치해야합니다.

6.사용자가 특별한 요구 사항이있을 때, 그것은 그것을 해결하기 위해 제조업체와 협상할 수 있습니다.

설치 및 사용

제품이 수령 지점에 도착한 후, 먼저 포장이 손상되지 않은지 확인하고 관련 부서에 제때에 통보하여 원인을 찾아야합니다.

1.제품 설치

제품의 설치는 설치 다이어그램에 따라 수행되어야하며, 기초 채널과 볼트는 사용자가 준비하며, 기본 버스 바를 설치하는 동안 무릎 표면을 수리하고 수평을 유지해야하며, 깨끗하게 처리하고 중성 석유 젤리로 코팅해야합니다. 그리고 볼트로 고정.

2.제품이 설치된 후, 가동되기 전에 다음 항목을 검사하고 테스트해야합니다. A. A캐비닛의 상단 페인트가 떨어졌는지, 캐비닛이 건조하고 깨끗한지 확인합니다.

B. B..전기 부품의 작동 메커니즘이 유연하든, 막힘이나 과도한 작동력이 없어야합니다.

c.주요 전기 기기의 켜기 / 끄기가 신뢰할 수 있고 정확한지 여부 및 보조 접촉의 켜기 / 끄기가 신뢰할 수 있고 정확한지 여부d.기기 표시기 및 변압기의 비율 및 극성이 올바른지 여부

e.버스 연결이 좋으며 절연지지, 장착 부품 및 액세서리가 단단하고 안정적으로 설치되어 있는지 여부.

F.보조 접점이 요구 사항을 충족하는지 여부, 퓨즈의 핵심 사양이 정확한지 여부, 릴레이의 설정 값이 설계 요구 사항을 충족하는지 여부 및 동작이 정확한지 여부.

g.회로의 접점이 전기 도표의 요구 사항을 충족하는지 여부입니다. H.보호 회로 시스템이 요구 사항을 충족하는지 여부

I. 500 v 메가오름 미터로 측정된 절연 저항 값은 1 메가오름보다 작지 않아야 합니다.

3.사용에 대한 주의사항

A. A이 제품은 벽에 맞지 않고 단면 (전면) 작동 및 양면 문 유지 보수로 작동하는 저전압 배전 캐비닛입니다.제품의 유지 보수 통로 및 캐비닛 문은 자격을 갖춘 전문가가 운영, 검사 및 유지 보수에 들어가거나 열어야합니다.

B. B..공기 회로 차단기가 여러 번 닫히고 분할되면 주요 접촉에 국소 화상을 일으키고 탄소 물질을 생성하여 접촉 저항이 증가하므로 공기 회로 차단기는 지침서에 따라 정기적으로 유지 관리 및 점검해야합니다.
