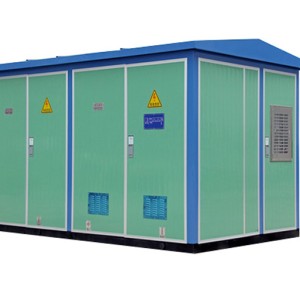

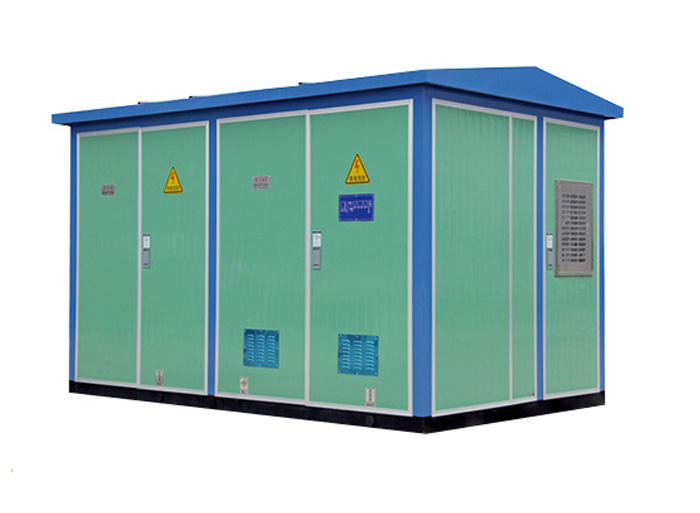

YBM (P) 35 F / 0. 69 kV 인버터 변압기 / 컴팩트 변전소

YBM (P) 35 F / 0. 69 kV 고전압 / 저전압 사전 설치된 변전소 시리즈 제품은 풍력 발전을 위해 우리 회사에 의해 특별히 설계되고 개발되었으며, 풍력 터빈의 출력 전압은 0. 69 kV, 0. 69 / 35 kV 변압기에 의해 35 kV 로 증폭됩니다. 35 kV 출력 측의 여러 회로를 통해 결합 유닛을 형성 한 후 35 kV 케이블 라인에 의해 35 / 110 kV 증폭기 스테이션으로 운송됩니다.사전 설치된 변전소는 스텝업 변압기, 고전압 스위치, 저전압 스위치 및 전력 변압기 및 기타 보조 장비를 결합하여 상자와 합리적으로 결합하는 완전한 변전소 제품입니다.그것의 성능은 완전히 GB / T 17467 "고전압 / 저전압 사전 설치된 변전소" 에 따라, 이는 풍력 발전의 특수 사용 요구 사항을 위해 개발된 새로운 유형의 사전 설치된 변전소, 강한 완전한 세트, 쉬운 설치, 짧은 건설 기간, 낮은 운영 비용, 높은 구조 강도, 강한 부식 방지 성능 등의 장점입니다.해변, 초원, 사막 및 가혹한 자연 조건을 가진 다른 운영 환경에 완전히 적합하며 성능은 풍력 발전소 사용의 요구 사항을 완전히 충족합니다.

1.모델과 의미

YB M (P) - 35 (F) / 0. 69 - □

변압기 용량 (KVA)

낮은 측면 전압 (KV)

풍력 발전소에 전념하는

고전압 사이드 전압 (High Voltage Side Voltage, KV)

M: Muzi 구조, P: Pinzig 구조

- 고전압 / 저전압 사전 설치된 변전소

2.정상적인 사용 환경 조건

2.1일반적인 사용 조건

2. 1. 1 작동 주변 온도 : 주변 공기 온도는 45 ° C 를 초과하지 않으며 24 시간 이내에 측정 된 평균은 35 ° C 를 초과하지 않으며 최소 주변 공기 온도는 - 30 ° C 입니다.

2. 1. 2 주변 습도: 일일 평균 상대 습도 95% 를 초과하지 않음; 일일 평균 수증기 압력 2. 2 kPa 를 초과하지 않음, 일일 평균 상대 습도 90% 를 초과하지 않음; 월간 평균 수증기 압력 1. 8 kPa 를 초과하지 않음

2. 1. 3 고도: ≤ 1000 m

2. 1. 4 지진 저항성: 지진 수평 가속도: 0. 4 m / s 2 미만

지진의 수직 가속도: 0. 2 m / s ° 미만

안전계수: 1. 67

2. 1. 5 설치 현장에서 격렬한 진동이 없으며 경사도가 3 ° 보다 크지 않습니다.

2. 1. 6 풍속이 35 m / s 보다 크지 않음

2.2이용특별조건

정상적인 사용 조건이 요구 사항을 충족시키지 못하는 경우 제조업체와 협상 할 수 있습니다.

3.주요 기술 매개변수

3.1상자 변수의 정격 매개변수

3. 1. 1 전압

고전압 측의 정격 전압: 35 kV

저전압 측의 정격 전압: 0. 69 kV

3. 1. 2 정격 주파수 : 50 Hz

3. 1. 3 정격 절연 레벨

스위치기의 정격 절연 수준은 DL 404 - 91 "실내 AC 고전압 스위치기 주문에 대한 기술 조건" 의 규정에 부합합니다.

고전압 측: 접지 및 위상 격리 끊기 사이

전력 주파수 저항 전압: 95 kV 110 kV

최대 충격 전압: 185 kV 215 kV

낮은 압력 측면:

전력 주파수 저항 전압: 2500 V

3. 1. 4 단계 수: 3 단계

3. 1. 5 캐비닛 보호 수준: IP 44 D

3.2변압기의 주요 기술 매개 변수

3. 2. 1 기술 표준

변압기는 GB 1094. 1 ~ 1094. 5 "전력 변압기" 및 GB 645. 1. 1 "기술 매개 변수 및 3 상 오일 침수 전력 변압기 요구 사항" 을 준수합니다.

3. 2. 2 기술 매개변수

4.제품 구조 및 특징

4. 1. 1 풍력 발전소는 일반적으로 조수 평면, 얕은 바다, 초원, 사막 및 자연 조건이 희박한 다른 장소에 건설되며, 사전 설치된 변전소의 서비스 수명을 보장하기 위해 다른 사용 환경에 따라 다른 부식 방지 프로세스가 사용됩니다.

4. 1. 2 상자 변압기의 전반적인 레이아웃은 "제품" 유형이며, 다음과 같은 장점이 있습니다 : 컴팩트한 구조, 합리적인, 작은 외관 및 볼륨; 주요 구성 요소 간의 연결이 편리하고 구리 행의 양이 크게 감소; 입구 및 출구 케이블의 배선 공간 및 유지 보수 공간이 크고 조립 및 유지 보수에 편리합니다.상자 구조: 모든 금속 구조 부품은 모래 분사, 핫 다이프 아연, 그리고 페인트, 이것은 장비가 강한 녹 저항을 가진 습하고 무거운 소금 분사 환경에서 사용되도록 보장 할 수 있습니다, 모든 도어 패널 및 벽 패널, 간층이 없으며, 중간에 폴리우레탄 및 실리케이트 복합 절연 재료로 채워집니다, 우수한 단열 성능을 가지고 장비가 차가운 환경에서 안전하고 빠르게 작동하도록 보장합니다.

4. 1. 3 변압기는 주로 3 상 이중 감류 오일 잠수 무부하 전압 조절 S 11 저손실 전력 변압기를 채택하고 다른 유형의 전력 변압기는 요구 사항에 따라 구성 할 수 있습니다. S 11 유형의 전력 변압기는 재료, 공정 및 구조의 일련의 개혁을 채택하여 제품의 전기 성능은 국제 90 년대 유사한 제품의 고급 수준에 도달했으며, 무부하 손실 및 부하 손실은 국가 표준의 요구 사항보다 낮으며, 높은 효율과 낮은 손실의 특성을 가지고 있으며, 많은 전력 소비 및 운영 비용을 절약 할 수 있습니다. 그리고 사회적 혜택은 상당하다.철 코어는 고품질의 냉연 곡물 지향 실리콘 강철 판 전체 미터 접합 스택 방법을 채택하고 진공 오일 주사를 사용합니다.

4. 1. 4 지능형 회로 차단기 또는 저전압 회로 차단기의 다른 시리즈는 전력을 분배하고 과부하, 저전압, 단락, 단상 접지 및 기타 결함으로부터 라인 및 장비를 보호하기 위해 저전압 측에서 사용할 수 있습니다.동시에, 사용자가 유지 보수 현장에서 전력을 공급하기 위해 저전압 측면에 작은 유지 보수 변압기를 설치합니다.저전압 캐비닛 프레임의 전기 빔은 핫 다이프 아연금 및 부식 방지입니다.

5.유지 보수, 검사 및 예방 조치

5.1유지 보수

5. 1. 1 정기적 인 검사

A. A각 신호 및 표시기가 정상인지 확인합니다.

5. 1. 2 연간 검사 및 유지보수

A. A 1 차 및 2 차 회로의 연결점이 느슨하거나 과열되었는지 확인합니다.

B.메가오름 미터를 사용하여 위상과 지상 사이의 절연을 확인하여 손상이나 노화가 있는지 관찰하십시오.

c.변압기가 기름에 잠긴 경우, 규정에 따라 적어도 일년에 한 번 오일 샘플 분석 및 검사는 수행되어야합니다.

먼지와 이물질 제거;

다양한 검사 기록을 eMake 합니다.

5. 1. 3 유지보수 및 예방 조치

비정상적인 현상이나 특정 부품이 비정상적인 것으로 발견되면 유지 보수 또는 교체를 위해 중지해야하며, 검사 중에 상단 전원 공급 장치의 연결을 끊고 신뢰할 수있는 접지 와이어를 연결해야합니다.

6.주문 지침

주문할 때, 사용자는 반드시:

6.1사전 설치된 변전소의 모델 및 수량;

6.2변압기 모델 및 용량;

6.3전기 1 차 시스템 및 2 차 구조도 제공
