YBBD - 12 패드 마운트 변압기

1. 프론티어

YBBD - 12 시리즈 반 매장 박스 변전소 (반 지하 박스 변전소, 또한 풍경 지하 박스 변전소로 알려져 있음) 는 현대 도시 건설 및 관리의 완전한 연구 및 토론에 기초하여 새로 개발 된 새로운 세대의 박스 변압기입니다.그것의 주요 부분은 지하에 묻혀, 거의 또는 전혀 토지를 점유, 시각적 효과는 매우 좋은, 효과적으로 도시 토지 부족과 도시 건선 사이의 모순을 해결, 조화되고 주변 환경과 통합, 전문가와 사용자의 대다수에 의해 높은 평가를 받고 있습니다.반 매장 박스 변전소는 박스 변전소의 전체 세트가 완전히 밀폐 된 박스에 설치되어 있으며 전체는 지상 수준 아래에 설정되어 있으며, 지상 박스 유형 변전소와 동일하며, 내부 장비는 동일하며, 동일한 10 KV 입력 전압은 변압기에 의해 400 / 220 V 분배 전압으로 감소되고 부하 지점으로 전송됩니다. 링 네트워크 분배 시스템에 사용할 수 있으며 방사형 전력망 터미널 전원 공급 변전소로 사용할 수 있습니다.반형 박스는 우수한 내식성 및 압력 저항성을 가지고 있으며 절대적인 밀봉을 가지고 있습니다.

현대 도시 전력시설의 ' 참신함 ' 과 ' 아름다움 ' 과 환경보호를 추구하는 것은 오늘날의 전력 건설과 발전의 추세이며 도시의 현대화와 문명화 정도를 나타내는 중요한 상징이기도 하다.일류 전력 설비를 만들고 도시 환경을 아름답게하고 사회에 봉사하는 목적으로, 우리 회사는 현재 전력 설비 설치 및 유지 보수, 오버헤드 라인 지하 엔지니어링, 해안 태풍 소금 분사 침식, 환경 비전 및 기타 많은 어려움을 해결하기 위해 적극적으로 노력합니다. 그리고 외국 선진 기술을 도입하고 흡수하여 친환경적인 비금속형 반埋장형 박스 변전소를 개발한다.

2.개요 개요

2.1. 모델과 의미:

Y B BD □ / 0.4 □

변압기의 정격 용량 (정격 용량 of 변압기 KVA)

- 저전압 측의 정격 전압 KV

고전압 측의 정격 전압 KV, 12, 40. 5

與 설치방식, BD 준매장 설치

└ ─박스 변전소

└-사전 설치

2.2. 사용 조건:

정상적인 사용 조건

1) 고도 (altitude)

고도는 1000 m 을 초과하지 않습니다.

b) 주변 온도

최대 온도 40 ° C

최소 온도 - 30 °C

c) 상대 습도 (relative humidity)

25 ° C 에서, 공기의 상대 습도는 95% 를 초과하지 않으며, 월 평균은 90% 를 초과하지 않습니다.

D) 설치 환경

설치 환경은 눈에 띄는 먼지 이동, 폭발물, 부식성 가스 및 먼지가 없어야합니다.설치 장소는 강한 진동과 충격이 없어야하며 낮은 장소에 배치 할 수 없습니다.

이용특별조건

위의 정상적인 사용 조건 외에도, 다른 사용 조건은 GB 1094. 1, GB / T 11022, GB / T 14048. 1 및 GB 7251. 1 의 규정에 따라 사용됩니다.

2.3. 주요 매개 변수:

구조적 피쳐:

3.1 구조

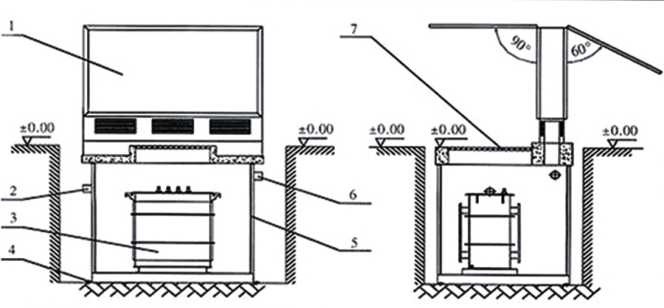

반 매립 박스 변압기의 구조는 그림 1 에 나와 있습니다.

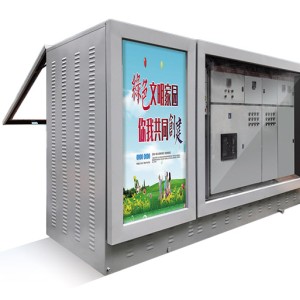

반 매장 박스 변압기는 주로 지하 변압기와 광고 라이트 박스 실외 스위치기로 구성됩니다.지하 변압기는 변압기, 고전압 부하 스위치, 퓨즈 등을 결합한 새로운 유형의 컴팩트한 변전소 장비입니다.구덩이에 설치되어 표면 공간을 차지하지 않으며 일정 기간 동안 물에 잠길 수 있습니다.광고 라이트 박스 유형 야외 스위치기는 광고판과 야외 스위치를 통합한 혼합 구조로서 지상에 설치된다.상자 안쪽은 실외 고저전압 분배 캐비닛이며, 양쪽은 광고 라이트 박스로 탁월한 시각 효과를 제공합니다.

3.2구조적 특성

3.2.1 지하 결합 변압기

지하 변압기에 사용되는 지하 복합 변압기는 다음과 같은 특성을 갖는다.:

(1)상자는 스테인레스 스틸로 만들어졌으며 IP 68 의 보호 수준이 있으며 작동을 위해 물에 잠길 수 있습니다.

(2)고전압 입구 및 저전압 출구 라인은 방수 및 완전히 밀봉, 완전히 절연 및 완전히 차폐 된 배선 방법을 채택하여 작동이 더 안전합니다.

(3)나프테닉 알킬 변압기 오일은 좋은 열 방출 능력을 보장하기 위해 사용됩니다.

(4)비정질 합금 철 코어를 사용할 수 있으며, 이는 상당한 에너지 절감 효과를 제공합니다.

(5)높은 절연 열 저항 수준과 환경 보호.

(6) 백업 및 플러그인 퓨즈는 변압기를 더 안전하게 보호합니다.

(7)로드 스위치는 2, 3 및 4 위치로 다양한 전원 공급 시스템에 적합합니다.

3.2.2 조립식 구덩이 기초

매장된 변형의 구덩이 기초는 공장에서 조공되며, 조공된 구덩이 기초는 다음과 같은 특성을 갖는다.:

(1)구덩이의 기초는 6 mm 이상의 강판으로 사전 압력을 할 수 있으며, 구조는 완전히 밀봉되어 표면 물 및 기타 파편이 구덩이에 들어갈 수 없도록합니다 : 조립 철근 콘크리트 구조도 사용할 수 있으며, 첨단 방수 기술을 사용하여 기초가 누출되지 않도록합니다.

(2)구덩이 바닥에는 수수탱크가 설치되어 있으며, 자동 배수시스템으로 제어되는 잠수식 펌프가 설치되어 있다.

(3)고전압 및 저전압 케이블 장착 브래킷은 케이블 장착 및 고정을 용이하게하기 위해 구덩이에 설치됩니다.

(4)방수 조명을 구덩이에 설치하여 유지 보수가 용이합니다.

(5) 기초 상단 덮개에는 열린 맨홀이 장착되어 있습니다.

3.2.3 광고 라이트 박스의 야외 스위치 기어

(1)스위치기의 보호 쉘은 광고 라이트 박스의 구조를 채택하고, 라이트 박스 쉘의 두 개의 문은 모든 각도에서 열 수 있으며, 공압 스프링 지원 위치가 있어 스위치기의 작동 및 유지 보수에 편리합니다.

(2)라이트 박스에는 절연 층이 장착되어 있어 좋은 절연 효과가 있습니다.

(3)라이트 박스 쉘의 양쪽에는 광고판이 있으며, 작은 크기와 균일한 광원을 가진 LED 발광 요소를 채택합니다.

(4)광고 라이트 박스의 도어 잠금과 스위치 기기는 독립적으로 설정되며 라이트 박스의 유지 보수가 스위치 기기의 작동에 영향을 미치지 않습니다.

(5)라이트 박스 쉘에는 외부 세계에 의해 손상되면 경보 신호를 보낼 수있는 오디오 및 빛 경보 장치가 장착되어 있습니다.

(6)스위치 장치는 이중 층 도어 구조를 채택하고 보호 수준은 IP 34 에 도달하며, 두 번째 층은 조명 박스 쉘이 파괴 된 후 저전압 캐비닛이 여전히 완전하고 독립적 인 실외 저전압 제품의 보호 수준에 도달하도록하는 계기 문입니다.

(7)라이트 박스 쉘에 숨겨진 팬은 자동으로 배기를하고 구덩이 기초에 공기를 공급하여 온도를 낮추고 습기를 제거합니다.

3.3

방수 및 방열

3.3.1 지하 변신의 방수 처리

지하 상자 변압기의 지하 결합 변압기는 수중에서 작동 할 수 있지만, 구덩이 기초의 방수 및 배수는 지하 변압기의 장기적인 안전하고 신뢰할 수있는 작동을 위해 신중하게 설계되었습니다.

지하수 수준이 낮은 지역 (구덩이 기초 바닥보다 낮음) 은 구덩이 상단에 있는 환기 구멍이 효과적인 환기 및 방우 능력을 갖춘 조립 구덩이 구조를 채택하고, 구덩이 기초 바닥에는 물이 직접 땅으로 스며들 수 있는 모래 자갈을 배치합니다.

3.3.2

묻힌 변화의 방열

지하 박스 변압기는 주로 다음과 같은 측면에서 지하 변압기의 온도 상승 및 열 방출을 보장합니다.:

(1)지하 변압기는 11 시리즈 저손실 제품 또는 비정질 합금 코어 제품을 사용하여 무부하 손실 및 부하 손실을 크게 줄이기 때문에 열 발생이 낮습니다.

(2)변압기의 내열 수준이 높고 온도 상승 여진이 커 변압기의 과부하 용량도 향상됩니다.

(3)지하 변압기는 첨가물을 첨가하지 않고 극저온에서 지속적으로 흐를 수있는 나프텐 변압기 오일 (또는 높은 점화점 오일) 을 사용하고, 좋은 점도 시간 특성은 온도가 상승 할 때 오일 속도의 유동 속도가 빨라지므로 제품이 좋은 열 방출 능력을 가지고 있음을 보장합니다.

(4)분배 상자와 기초 구덩이 사이에 입구 및 출구 팬이 설치되어 지하 결합 변압기의 온도 상승이 설정 값에 도달하면 강제 송전 / 배기 공기 냉각을 수행하여 지하 변압기의 정상적인 진행을 보장합니다.
