YBDM - 12 시리즈 지하 장착 변압기의 성능, 안전한 작동 방법 및 기술 매개 변수를 소개합니다.
YBDM - 12 시리즈의 지하 박스 변압기 (지하 박스 변압기라고 함) 는 현대 도시 건설 및 관리에 대한 완전한 연구 및 토론을 기반으로 새로운
새로운 세대의 박스 트랜스듀서가 개발되었습니다.그것의 주체는 부분적으로 또는 완전히 지하에 묻혀있어 거의 또는 전혀 토지를 차지하지 않으며 시각적 효과는 매우 좋으며 도시 사용을 효과적으로 해결합니다.
지오텐스와 도시 건선 사이의 모순은 주변 환경과 조화롭고 통합되어 있으며 대부분의 전문가와 사용자로부터 높은 평가를 받고 있습니다.지하 박스 변전소는 박스 변압기를 말한다.
전력 발전소 장치의 전체 세트는 완전히 밀폐 된 상자 안에 설치되어 있으며 전체는 지면 아래로 제어되지 않으며, 지상에있는 상자 변전소, 내부 장비
그것은 동일하며, 동일한 10 KV 입력 전압은 변압기를 통해 400 / 220 Vi 분배 전압으로 감소한 다음 링 네트워크 분배 시스템에 사용할 수있는 로드 포인트로 전송됩니다.
그것은 또한 방사형 전력망의 끝에서 전력을 공급하는 변전소로 사용될 수 있습니다.이 완전히 묻힌 유형은 지하 변전소로도 알려져 있으며, 그 상자는 우수한 부식 방지 능력과 압축 에너지를 가지고 있습니다.
힘도 있고, 절대적인 튼튼함을 가지고 있다.
현대 도시 전력시설의 환경보호를 반영하기 위해 ' 참신함 ' 과 ' 아름다움 ' 을 추구하는 것은 오늘날의 전력 건설과 발전의 추세이며, 또한 하나의 반영이기도 하다.
도시의 현대화와 문명의 중요한 상징입니다.우리 회사는 일류 전력 설비를 만들고 도시 환경을 아름답게 하고 사회에 봉사하는 것을 목표로 하고, 적극적으로 문제를 해결하기 위해 노력한다.
이전 전력 설비 설치 및 유지 보수에서, 지상으로의 오버헤드 라인 프로젝트, 해안 태풍 소금 분사 침식, 환경 비전과 많은 어려움, 외국 선진 기술 개발을 도입하고 흡수
환경 친화적 인 비 금속 지하 매장 시리즈 변전소 제품.
2.개요 개요
모델과 의미:
Y B DM □ / 0.4 □
- - - 등급 변압기의 용량 KVA
- - - 등급 저전압 측의 전압 KV
└── 고전압 측의 정격 전압 KV, 12, 40. 5
- - 설치 설치 방법, DM - Underground
└──박스 변전소
- 사전 설치
2.2사용 조건:
정상적인 사용 조건
1) 고도 (altitude)
고도는 1000 m 을 초과하지 않습니다.
b) 주변 온도
최대 온도 40 ° C
최소 온도 - 30 °C
c) 상대 습도 (relative humidity)
25 ° C 에서, 공기의 상대 습도는 95% 를 초과하지 않으며, 월 평균은 90% 를 초과하지 않습니다.
설치 환경
설치 환경은 눈에 띄는 먼지 이동, 폭발물, 부식성 가스 및 먼지가 없어야합니다.설치 장소는 강한 진동과 충격이 없어야하며 낮은 장소에 배치 할 수 없습니다.
이용특별조건
위의 정상적인 사용 조건 외에도, 다른 사용 조건은 GB 1094. 1, GB / T 11022, GB / T 14048. 1 및 GB 7251. 1 의 규정에 따라야 합니다.
주요 기술 매개변수:
일련 번호 | 아이템들 | 단위 | 고전압 유닛 | 변압기 | 저압 챔버 | |
로드 스위치 | 퓨즈 | |||||
1 | 정격 전압 | KV | 12 | 10/0.4 | 0.4 | |
2 | 정격 현재 | A | 630 | 12-125 | 300-2500 | |
3 | 정격 전원 주파수 저항 전압 | KV | 42/48 | 35 | 2.5 | |
4 | 등급 번개 충격 저항성 | KV | 75/85 | 75 | 8 | |
5 | 정격 브레이크 전류 | KA | 20 | 31.5 | ||
6 | 정격 단락 종료 전류 | KA | 50 | |||
7 | 정격 피크 견딜 전류 | KA | 50 | |||
8 | 단기 견딜 전류 등급 | KA | 20 | |||
9 | 정격 용량 | KVA | ≤1600 | |||
10 | 노이즈 레벨 | dB | <55 | |||
11 | 보호 수준 | 고전압 챔버 IP 33, 트랜스포머 챔버 IP 23, 저전압 챔버 (Low Voltage Chamber) IP 33 | ||||

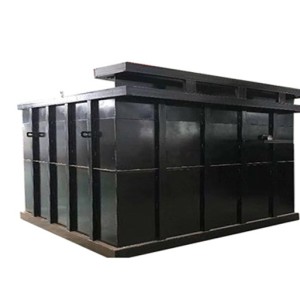

완전히 매장된 박스 변압기의 구조적 특성
구조물

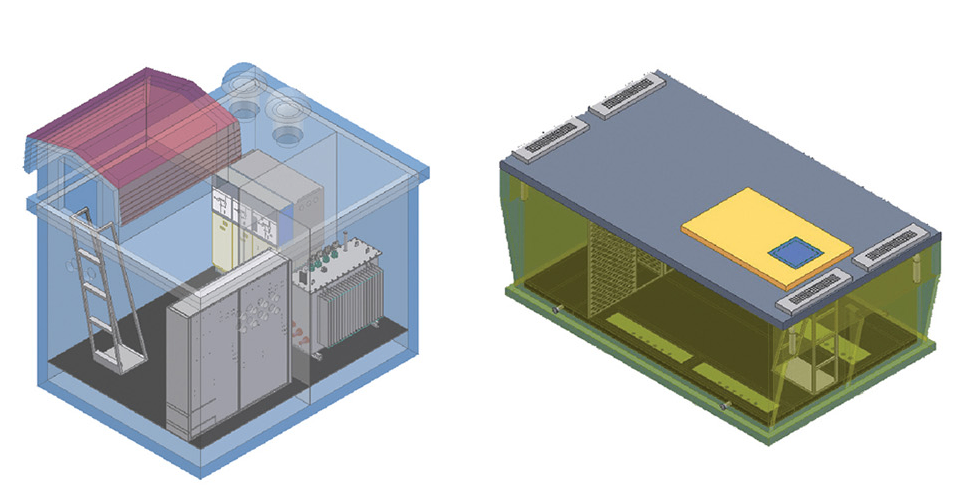

완전히 묻힌 박스 변압기의 구조는 그림 2 에 표시되어 있습니다.
그림. 2 완전히 묻힌 박스 변압기 구조의 구조도
3.2구조적 특성
완전히 묻혀있는 사전 설치된 변전소의 전체 세트는 완전히 밀봉된 상자 안에 모두 설치되며, 상자 본체 부분은 고전압 스위치실, 변압기실,
저전압 스위치장치.각 방에는 조명 장치, 잠금 스위치, 강제 환기 장치, 온도 제어, 히터 및 기타 장비가 장착되어 있습니다.
위의 모든 장비는 지상 수준 아래로 설정되어 있으며, 내부 장치는 기존의 지상 장착 변전소와 동일하며, 모두 10 KV 입력 전압으로 전원 공급됩니다.
변압기는 400 / 220 V 분배 전압으로 감소한 다음 부하 지점으로 보내졌으며, 이 완전히 묻힌 사전 설치된 변전소의 핵심 기술은 박스의 밀봉 및 방지입니다.
분해 및 압력 저항, 특히:
1.바닥에서 벽까지의 상자는 50 년 동안 약간의 부식없이 땅에 잠겨 있어야합니다;
2.그것은 토양과 지하수 압력 및 침수 압력을 견딜 수 있어야하며 벽은 그대로 유지됩니다;
3.장비 통로, 인원 출입구, 케이블 출입구 등 모든 밀봉 지점은 지하수의 삼투압을 견딜 수 있어야 하며 내부에는 물 얼룩이 없어야 합니다.
벽 안쪽은 건조하고 습기가 없도록 유지하십시오.
위의 기본 요구 사항을 충족하는 것 외에도 YBDM 은 3 가지 주요 기능을 갖춘 완전히 묻힌 사전 설치 변전소입니다.:
1.좁은 상자의 한쪽 끝에는 두 개의 물 공급 채널이 있으며, 비가 오는 날에는 미리 설치된 변전소에 들어가지 않고도 물 공급 탱크를 통해 하수로 빠르게 배출됩니다.
2.비오는 날에 배수하는 것 외에도, 연결 트로프는 상자 내부의 순환 및 환기를 위한 공기 흡입구이기도 하며, 공기 흡입구를 통해 상자에 들어가 환기를 형성한다.
상자의 온도와 습도를 균형을 유지하여 변압기의 온도 상승과 하락을 방지합니다.
3. 50 년이나 100 년에 한 번씩 발생하는 홍수가 발생하면 지하수가 상승하여 하수관이 역류하게 되는데, 환기기는 자동으로 작동한다.
전원을 끄고 상자의 내부와 외부를 분리하고 장비에 영향을 주지 않고 사전 설치된 변전소를 계속 작동합니다.
현재 우리나라 일부 도시의 변전소는 대부분 고층 빌딩의 지하실에 설치되어 있으며, 큰 홍수에 직면하면 기본적으로 물에 잠기고 물이 가라앉은 후 대부분의 장비가 손상되고 쓸모가 없게됩니다. as
전력 분배장치로 전면 매장전소를 사용하면 홍수로 인해 장비가 침수되는 것을 방지할 수 있으며, 전면 매장전소를 사용하면 다음과 같이 더 많은 이점이 있습니다.
점 (Dot):
1.토지 사용을 크게 절약하고 토지 취득 및 토목 건설이 필요없으며 인프라 투자를 절약 할 수 있습니다.
2.지상에 장애물이 없으며 환경에 영향을 미치지 않으며 사람들의 시력과 시각에 영향을 미치지 않습니다.
3.잔디밭과 녹색 벨트에 설치된 전체 묻힌 유형은 조각, 바위 등과 같은 지상에 일부 장식 장식으로 설계 될 수 있습니다.큰 광장이나 도로에 있을 필요가 있다면
도로 옆에는 지상에 장애물이 없는 경우 (통풍 덕트 포함) 사각형 유형의 사전 설치된 변전소를 사용할 수 있습니다.이 변전소 내장된 통풍구
지면 평면을 노출할 수 없습니다.
4.완전히 묻혀있는 사전 설치된 변전소의 전력 분배 장비는 지하에 설치되어 안전하고 신뢰할 수 있습니다.
5.접지는 변압기 소음의 영향을 받지 않습니다.
6.비교적 시원한 지하로 인해 작동 중에 변압기의 온도 상승은 비교적 안정적입니다.
7.완전히 묻혀있는 사전 설치된 변전소의 내부 공간은 상대적으로 넓으며 유지 보수 작업은 지상에 간섭하지 않으며 주변 환경을 방해하지 않습니다.
