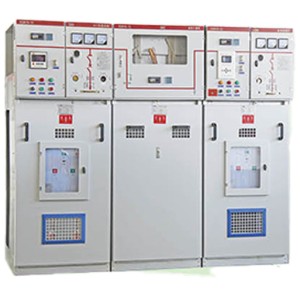

XGN 15 - 12 중전압 스위치

XGN15-12 박스 타입 고정 AC 금속 밀폐형 스위치 기어는 메인 스위치로 황 헥사 플루오 라이드 스위치이며 전체 캐비닛은 간단한 구조, 유연한 작동, 안정적인 연동, 쉬운 설치 및 기타 특성, 소형 및 확장 가능한 금속 밀폐형 스위치 기어, 배전 자동화에 적합한 공기 절연을 채택합니다. 다양한 응용 분야에 대해 다양한 사용자 요구 사항이 만족스러운 기술 솔루션을 제공 할 수 있습니다. 센싱 기술 및 새로운 마이크로 컴퓨터 보호, 고급 기술 성능 및 가볍고 유연한 조립 솔루션과 결합, 그것은 시장의 변화하는 요구를 충족시킬 수 있습니다.

XGN5-12 박스 유형의 고정 AC 금속 밀폐형 스위치 각각은 FLN36 형 및 FLN48 형, SF6 로드 스위치, ABB 오리지널 SFG 유형 및 ABB 오리지널 VD4/S, HD4/S 회로 차단기 및 VSl 회로 차단기를 채택합니다. 사용자의 필요에 따라.

주요 용도:

XGN15-12 박스 타입 고정 AC 금속 밀폐형 스위치 기어는 산업 및 민간 케이블 링 네트워크 및 전원 공급 장치 미완성 프로젝트에서 널리 사용되는 AC 50HZ, 12KV 전원 시스템에 적합합니다.

도시 주거 지역 배전, 소규모 2 차 변전소, 스위칭 스테이션, 산업 및 광업 기업, 쇼핑몰, 공항, 지하철, 풍력 발전, 병원, 경기장, 철도, 터널 등 특히 적합합니다.

정상적인 사용 조건

◆ 할당 ≤ 1000m. (특별한 필요조건이 있는 경우에, 주문할 때 표시하십시오)

◆ 주변 온도: -25 ° C- 40 ° C

◆ 평균 일일 상대 습도는 95% 를 초과하지 않습니다. 월간 상대 습도 평균 90% 이하

◆ 지진 저항: 8 도

◆ 폭력적인 진동 및 충격 및 화재, 화학 부식 및 폭발 위험이있는 장소.

주요 용도:

XGN15 - 12 박스 고정 AC 금속 밀폐 된 스위치 기어는 산업 및 민간 케이블 링 네트워크 및 전원 공급 장치 최종 프로젝트에 널리 사용되는 AC 50Hz, 12KV 전원 시스템에 적합합니다.

도시 주거 배전, 소규모 산업 변전소, 스위치 스테이션, 산업 및 광업 기업, 쇼핑몰, 공항, 지하철, 풍력 발전, 병원, 경기장, 철도, 터널 등 특히 적합합니다.

정상적인 사용 조건

고도 ≤ 1000m. (특별한 필요조건이 있는 경우에, 주문할 때 표시하십시오)

주위 온도: -25 °C ~ 40 °C

평균 일일 상대 습도는 95% 를 넘지 않아야합니다. 월 평균 상대 습도는 90% 를 초과하지 않습니다.

내진 저항: 8 도;

격렬한 진동과 충격, 화재, 화학 부식 및 폭발 위험이있는 곳은 없습니다.

표준을 충족

・ IEC298 ・ IEC265 ・ IEC129 ・ IEC694

・ IEC420 ・ IEC56 ・ IEC529 ・ IEC932

・ GB3804 ・ GB3906 ・ GB11022

모델 의미

X G N 15 - 12 - Ⅱ III

▼ ▼ SFG 로드 스위치/또는 RN48 로드 스위치

└ ───- RN36 로드 스위치

└ ─────- 전압 수준 (KV)

└ ────Design-디자인 일련 번호

└ ──────-실내형

└ ──────Fixed Fixed-고정

└ ─────────────── 상자 유형

기술 매개 변수 및 차원
