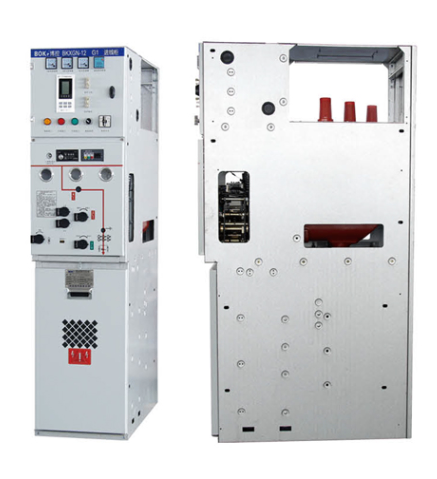

BKXGN - 12 - SIS 3 중전압 스위치기

BKXGN - 12 - SIS 3 솔리드 절연 완전히 닫힌 중간 전압 스위치; 솔루션의 전체 범위는 회로 차단기 라인 보호, 변압기 보호, 부하 제어, 퓨즈 조합 전기 가전 제품, PT 전원 공급, 버스 연결 리프트, 사용 된 변압기 등을 포함합니다.전력망 업그레이드 및 분배 사용자를 위한 일련의 솔루션을 제공하고 스마트 그리드의 요구를 충족시키기 위해 지능형 단말기 기지국 조합을 구성합니다.이 제품은 전력 시스템의 링 네트워크의 전력 분배 장비로 사용할 수 있으며, 산업 및 광산 기업의 도시 건설을위한 전력 분배 장비로 사용할 수 있으며, 다기능 다용성의 특성을 가지고 있습니다.

Solid In' s ' 에 해당하는 글 1 건ulated Fully Enclo' s ' 에 해당하는 글 1 건ed Switchgear (실체 절연된 완전히 닫힌 스위치장치) 그것은 주요 녹색 매체로 고체 절연 재료의 사용, 진공 차단기 및 전도성 연결, 격리 스위치, 지상 스위치, 주 버스, 분기 버스 및 기타 주요 전기 회로는 단일 또는 결합되고, 그리고 고체 절연 매체로 포장 된 후 전체 절연 및 특정 기능을 가진 전체 밀봉 성능의 하나 또는 여러 모듈로, 다시 결합하거나 확장할 수 있습니다.사람이 만질 수 있는 모듈의 표면에 전도성 또는 반전도성 시드 코팅을 적용하여 직접적이고 안정적으로 접지되고, 링 네트워크 캐비닛은 만질 수 있으며, 사람이 만질 수 있는 메인 루프 모듈에는 접지망이 장착되어 전도성 시드 코팅을 적용하여 직접적이고 안정적으로 접지되므로, 비효율적인 유지보수를 수행할 때 위험이 발생하지 않습니다. 따라서 사용자는 작동 및 유지 보수 중에 안전할 수 있습니다.

3 스테이션 분리 스위치 - 잘못된 끊기가 없으며, GB 1985 - 2004 의 표준에 따라 분리 스위치의 설계는 특수 프로세스 구조를 채택합니다.

회로 차단기 - 1 의 극 설계는 이중 계층 차폐 기술을 채택합니다.

회로 차단기, 분리 스위치 및 버스 바의 도킹은 모두 온라인 모니터링 기술을 채택하고, 새로운 절연 밀봉 재료 - 새로운 절연 재료 에폭시 수지의 합금 공정 고무 입자. 구형 실리카 입자 실리콘 스트립 입자. 실리콘 미세 분말은 차폐망에 첨가됩니다.

3 스테이션 분리 스위치의 밀봉된 절연 상자는 건조 공기로 채워지고 0. 04 MPa 의 압력을 가하여 내부 침투가 축축되는 것을 방지하며, 내부 압력을 온라인으로 모니터링하는 압력 게이지가 장착되어 누출을 방지하고 습기 가스의 침투로 인한 내부 축축을 방지합니다.

중압 시스템은 가혹한 환경 (오염, 부식성 가스, 응축, 습기, 먼지 등) 으로부터 보호됩니다.아크 발생 가능성을 크게 줄이고, 기대 수명을 연장하며, SF 6 가스 절연, 온실 가스 및 환경 보호가 없는 다양한 상황에서 신뢰할 수 있는 고체 절연 기술을 제공합니다.

모듈식 설계 - 회로 차단기, 접지 장치가 장착된 3 스테이션 분리 스위치, 소형, 컴팩트한 구조, 쉬운 작동 및 유지 보수.

포괄적 인 솔루션 제품군 다양한 사용자 솔루션을 해결하기 위해 상단 및 하단 격리 두 구조로 구성된 구성의 조합은 변경 가능합니다.

확장 및 변형 - 확장과 결합하여 현장에서 다양한 변경으로 구현할 수 있으며 375 폭 디자인은 일부 SF 6 제품을 직접 대체합니다.

BK X G N □ - 12 / □  - □

정격 차단 단락 전류 (Rated Breaking Short Circuit Current, KA)

정격 전류 (A)

정격 전압 (KV)

디자인 Serial Number

실내 설치 (Indour in' s ' 에 해당하는 글 1 건tallation)

Solid In' s ' 에 해당하는 글 1 건ulation (솔직한 단열재)

금속 갑옷 (metal armor)

기업 코드 (enterpri' s ' 에 해당하는 글 1 건e code)

사용 조건

주변 온도: - 45 °C ~ 45 °C

습도: 큰 평균 상대 습도, 일일 평균 ' s ' 에 해당하는 글 1 건 95%, 월간 평균 ≤ 90%

고도: 4000 m

지진 저항성: 8 도

보호 수준: 라이브 바디 씰 IP 67, 퓨즈 배럴 IP 67, 스위치 하우징 IP 3 X

◆ 높은 주변 온도: 40 ° C;

◆ 낮은 주변 온도: - 45 °C;

◆ 고도 : 4000 m;

◆ 일일 평균 기온: 35 °C;

◆ 일일 평균 습도: 95%;

◆ 큰 달의 평균 습도: 90%:

◆ 주요 지진 강도 : 8 등급;

◆ 스위치 장치는 화재가 없고 폭발 위험이 없으며 격렬한 진동이 없는 곳에 설치해야 합니다.

사용 기준:

◆ 국제 기준

IEC 62271 - 1 - 2007 고전압 스위치장치 및 제어장비, 제 1 부: 일반 사양

IEC 62271 - 200 - 2003 1 ~ 52 kV AC 금속 닫힌 스위치 및 제어 장비

◆ 국가 표준:

GB 3906 - 2006 "3. 6 ~ 40. 5 kV AC 금속 닫힌 스위치 및 제어 장비"

GB / T 11022 - 1999 "고전압 스위치 및 제어 장비 표준에 대한 일반 기술 조건"

GB 1984 - 2003 "고전압 AC 회로 차단기"

GB 1985 - 2004 "고전압 AC 분리 스위치 및 접지 스위치"

GB 3804 - 2004 3. 6 Kv ~ 40. 5 kV 고전압 AC 로드 스위치

DL / T 404 - 2007 《 3. 6 ~ 40. 5 kV AC 금속 닫힌 스위치 및 제어 장비》

DL / T 5932006 "고전압 스위치장치 및 제어 장비 표준에 대한 일반 기술 조건"

◆ State Grid Corporation of China 표준:

QVGDW 730 - 2012 "12 kV 고체 단열 링 메쉬 캐비닛의 기술 조건"

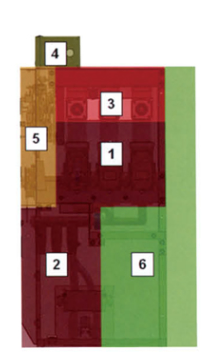

※ Lower i' s ' 에 해당하는 글 1 건olation type

※ 상단 격리 유형

■스위치기의 기술적 매개변수

■격리 접지 스위치의 기술 매개 변수

■ 회로 차단기 기술 매개변수 (V 단위)

■ 부하 전환기술 매개변수 (C 단위)

■ 퓨즈가 있는 로드 스위치 (C 단위) 의 기술 매개변수
