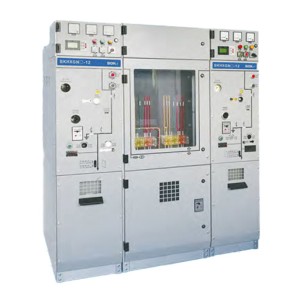

우리는 BKHB - 12 중전압 스위치의 성능, 안전한 작동 방법 및 기술 매개 변수를 소개합니다.
SF 6 로드 스위치 링 네트워크 캐비닛을 교체하십시오.
회로 차단기 캐비닛
프로젝트. | 단위 | 매개변수 | ||
정격 전압 | KV | 12 | ||
정격 주파수 | Hz | 50 | ||
등급 절연 수준 | 1 분 전원 주파수 저항 전압 | 지면과 위상 반대편 | KV | 42 |
고립 골절 | KV | 48 | ||
번개 충격 저항 전압 (Peak) | 지면과 위상 반대편 | KV | 75 | |
고립 골절 | KV | 85 | ||
1 분 전원 주파수 저항 전압 보조 / 제어 루프 (지상에) | KV | 2 | ||
정격 현재 | A | 630 | ||
정격 단시간 저항 전류 (RMS) | 주 루프 / 접지 스위치 | KA | 25 / 4 s | |
접지 연결 루프 | KA | 21. 7 / 4 s | ||
정격 피크 견딜 전류 | 주 루프 / 접지 스위치 | KA | 63 | |
접지 연결 루프 | KA | 54.5 | ||
정격 단락 중단 전류 및 주파수 | KA / 시간 | 25/30 | ||
정격 단락 종료 전류 (피크) | KA | 63 | ||
정격 케이블 충전 차단 전류 | A | 25 | ||
회로 차단기의 정격 작동 시퀀스 | O - 0. 3 s - CO - 180 s - CO | |||
기계적 수명 Mechanical life | 회로 차단기 / 분리 스위치 | 시간 | 10000/3000 | |
보호 수준 | 밀봉된 캐비닛 | IP 67 | ||
스위치 케이스 | IP 4 X | |||
가스 압력 | 정격 가스 충전 수준 (20 ° C, 게이지 압력) | Mpa | 0.02 | |
최소 가스 충전 레벨 (21 ° C, 게이지 압력) | Mpa | 0 | ||
밀봉 성능 | 연간 누출율 | % / 년 | ≤0.05 | |
로드 스위치 기어
프로젝트. | 단위 | 매개변수 | ||
정격 전압 | KV | 12 | ||
정격 주파수 | Hz | 50 | ||
등급 절연 수준 | 1 분 전원 주파수 저항 전압 | 지면과 위상 반대편 | KV | 42 |
고립 골절 | KV | 48 | ||
번개 충격 저항 전압 (Peak) | 지면과 위상 반대편 | KV | 75 | |
고립 골절 | KV | 85 | ||
1 분 전원 주파수 저항 전압 (지상에 대한) 보조 / 제어 루프 | KV | 2 | ||
정격 현재 | A | 630 | ||
정격 단시간 저항 전류 (RMS) | 주 루프 / 접지 스위치 | KA | 25 / 4 s | |
접지 연결 루프 | KA | 21. 7 / 4 s | ||
정격 피크 견딜 전류 | 주 루프 / 접지 스위치 | KA | 63 | |
접지 연결 루프 | KA | 54.5 | ||
정격 단락 종료 전류 (피크) | 로드 스위치 / 접지 스위치 | KA | 63 | |
정격 활성 부하 차단 전류 | A | 630 | ||
정격 폐쇄 루프 차단 전류 | A | 630 | ||
5% 등급 활성 부하 차단 전류 | A | 31.5 | ||
정격 케이블 충전 차단 전류 | A | 10 | ||
정격 활성 부하 끊기 수 | 시간 | 100 | ||
접지 고장 전류 중단 | A / 시간 | 31.5/10 | ||
접지 고장 상태에서 라인 및 케이블의 충전 전류가 중단됩니다. | A / 시간 | 17.4/10 | ||
기계적 수명 Mechanical life | 회로 차단기 / 분리 스위치 | 시간 | 10000/3000 | |
보호 수준 | 밀봉된 캐비닛 | - | IP 67 | |
스위치 케이스 | - | IP 4 X | ||
가스 압력 | 정격 가스 충전 수준 (20 ° C, 게이지 압력) | Mpa | 0.02 | |
가스의 최소 기능 수준 (20 ° C, 게이지 압력) | Mpa | 0 | ||
밀봉 성능 | 연간 누출율 | % / 년 | ≤0.05 | |
환경 보호 가스 캐비닛 구현 표준
GB / T 1022 고전압 스위치 및 제어 장비 표준 공통 기술 요구 사항
GB / T 39063640. 5 KV AC 금속 닫힌 스위치 및 제어 장비
GB / T 1985 고전압 AC 분리 스위치 및 접지 스위치
GB / T 38043. 6 - 40. 5 KV AC 고전압 로드 스위치
GB / T 1984 고전압 AC 회로 차단기
GB / T 4208 엔클로저 보호 수준 IP 코드
GB / T 7354 부분 방전 측정
GB / T 311. 1 절연 및 부속 Part 1: 정의, 원리 및 규칙
가스 캐비닛의 정상적인 사용 조건
고온: 섭씨 45 도;
최저온도: - 25 °C:
고온: (24 시간 평균) 섭씨 35 도;
높은 평균 상대 습도 (24 시간): ≤ 95%;
고도 : ≤ 1500 m:
지진력: 8 도:
보호 수준: 라이브 바디 씰 IP 67, 스위치 쉘 IP 4 X;
주변 공기는 부식성 가연성 가스, 수증기 등으로 크게 오염되어서는 안됩니다.
GB / T 3906 의 규정을 초과하는 정상적인 환경 조건에서 사용할 때, 사용자와 우리 회사는 협상을해야합니다.
상품 구조

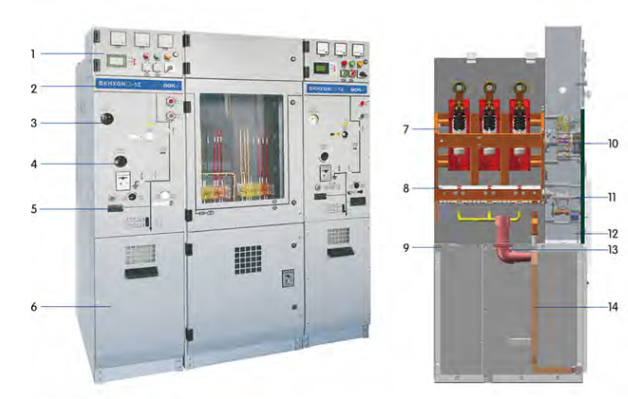

링 네트워크 캐비닛 주석에 대한 설명:
1.저압 기기실 2.눈썹 3.수술실 4.관측 단순화
5. Live Display 6.케이블룸 7진공 회로 차단기 / 로드 스위치
8. 3 스테이션 격리 / 접지 스위치 9.압력 완화 장치 10.스위치 메커니즘
11. 3 - 스테이션 메커니즘 12. 5 - Proof Interlocking 메커니즘 13유입 및 유출 라인은 벽 케이싱 (14) 을 통과한다.접지 버스바
환경 보호 가스 캐비닛 구성 계획 1
CL 650 mm ◆ 기본 장비 ♦ 로드 스위치 ◇ 2 스테이션 분리 스위치 ◇ 라이브 전시회 ◇ 표준 버스바 ◇ 조작 핸들 ◇ 연락 버스 | 액세서리 옵션 ◇ 전기 작동 메커니즘 ◇ 디지털 디스플레이 기기 ◇ DC 전원 공급 ◇ 전자기 잠금 ◇ 포인터 악기 ◇ 3 - in - 2 기계적 인터락 ◇ 번개 차단기의 온라인 모니터링 ◇ 저압 챔버 ◇ 디지털 디스플레이 기기 ◇ 높은 좌석 | ◇ 수동 보호 ◇ 높은 좌석 ◇ 정류기 모듈 ◇ 저압 챔버 ◇ 2 - in - 1 기계적 인터락 ◇ 서지 차단기 ◇ DC 전원 공급 (12 h - 24 Ah) ◇ 포인터 악기 ◇ 전자기 잠금 |  |
PTC 500 mm ◆ 기본설비 ◇ 로드 스위치 ◇ 3 스테이션 분리 스위치 ◇ 라이브 전시회 ◇ 표준 버스바 ◇ 조작 핸들 ◆ 전압 변압기 ◇ PT 로스팅 튜브 ◇ 엘보형 케이블 플러그 (케이블 포함) | ◆ 옵션 액세서리 ◇ 전기 카메라 메커니즘 ◇ 디지털 디스플레이 장비 ◇ DC 전원 공급 장치 ◇ 전자기 잠금 ◇ 포인터 악기 ◇ 3 - in - 2 기계적 인터락 ◇ 번개 차단기의 온라인 모니터링 ◇ 저압 챔버 ◇ 디지털 디스플레이 기기 ◇ 높은 좌석 | ◇ 수동 보호 ◇ 높은 좌석 ◇ 올리브 블록 ◇ 저압 챔버 ◇ 2 - in - 1 기계적 인터락 ◇ 서지 차단기 ◇ DC 전원 공급 112 h - 24 Ah) ◇ 포인터 악기 ◇ 전자기 잠금 |  |
| PT 500 mm ◆ 기본설비 ◇ 3 스테이션 분리 스위치 ◇ 라이브 전시회 ◇ 표준 필드 라인 ◇ 조작 핸들 ◇ 전압 변압기 ◇ PT 로스팅 튜브 ◇ 엘보형 케이블 플러그 (케이블 포함) | 액세서리 옵션 ◇ 전기 작동 메커니즘 ◇ 디지털 디스플레이 기기 ◇ DC 전원 공급 ◇ 전자기 잠금 ◇ 포인터 악기 3 - in - 2 기계적 인터락 0 ◇ 번개 차단기의 온라인 모니터링 ◇ 저압 챔버 ◇ 디지털 디스플레이 기기 ◇ 높은 좌석 | ◇ 수동 보호 ◇ 높은 좌석 ◇ 정류기 모듈 ◇ 저압 챔버 ◇ 2 - in - 1 기계적 인터락 ◇ 서지 차단기 ◇ DC 전원 공급 112 h - 24 Ah) ◇ 포인터 악기 ◇ 전자기 잠금 |  |
PT 500 mm ◆ 기본설비 ◇ 라이브 전시회 ◇ 표준 버스바 ◇ 전압 변압기 ◇ PT 로스팅 튜브 ◇ 엘보형 케이블 플러그 (케이블 포함) | ◆ 옵션 액세서리 ◇ 전기 카메라 메커니즘 ◇ 디지털 디스플레이 기기 ◇ DC 전원 공급 ◇ 전자기 잠금 ◇ 포인터 악기 ◇ 3 - in - 2 기계적 인터락 ◇ 번개 차단기의 온라인 모니터링 ◇ 저압 챔버 ◇ 디지털 디스플레이 기기 ◇ 높은 좌석 | ◇ 수동 보호 ◇ 높은 좌석 ◇ 정류기 모듈 ◇ 저압 챔버 ◇ 2 - in - 1 기계적 인터락 ◇ 천둥 기기를 따라다. ◇ DC 전원 공급 112 h - 24 Ah) ◇ 포인터 악기 ◇ 전자기 잠금 |  |
PTS 500 mm ◆ 기본설비 전압 변압기 (Voltage 변압기s) o PT 융합 튜브 ◇ 엘보형 케이블 플러그 (케이블 포함) | 액세서리 옵션 차단기 ◇ 번개 차단기의 온라인 모니터링 ◇ DC 전원 공급 112 h - 24 Ah) ◇ 저압 챔버 Q 포인터 도구 ◇ 디지털 디스플레이 기기 ◇ 전기 자물쇠 ◇ 높은 좌석 |  |
M 650 mm ◆ 기본설비 0 라이브 디스플레이 ◇ 긴 및 짧은 필드 라인 ◇ 교통편 버스 Q 전압 변압기 ◇ FT 로스팅 튜브 ◇ 미터 박스 0 전압 변압기 (전기 공급) 참고: PT 전면에 정식 분리 스위치가 장착된 경우 캐비닛 폭 크기를 1000 mm 로 변경해야 하며 다른 치수는 변경되지 않습니다. | ◆ 옵션 액세서리 저압 챔버 ◇ 포인터 악기 ◇ 디지털 디스플레이 기기 ◇ 전자기 잠금 ◇ 높은 좌석 ◇ 온도 및 온도 컨트롤러 |  |
환경 보호 가스 캐비닛 구성 계획 2
C 420 mm ◆ 기본설비 ◇ 3 스테이션 분리 스위치 0 라이브 디스플레이 ◇ 표준 필드 라인 ◇ 조작 핸들 ◇ 로드 스위치 | ◆ 옵션 액세서리 ◇ 전기 작동 메커니즘 ◇ 서지 차단기 ◇ 종합 보험 ◇ 디지털 디스플레이 기기 ◇ DC 전원 공급 ◇ Magnetic Lock ◇ Zero - sequence 변압기 ◇ 고장 표시기 (온도 측정 포함) ◇ 포인터 악기 Q 3 - in - 2 기계적 인터락 ◇ 케이블 부착 | ◇ 번개 차단기의 온라인 모니터링 ◇ 수동 보호 ◇ 높은 좌석 ◇ 정류기 모듈 ◇ 코어형 전류변압기 ◇ 고장 표시기 EKL - 4 Q 저압 챔버 ◇ 2 - in - 1 기계적 인터락 ◇ 들어오는 라인 접지 잠금 장치 |  |
V 420 mm ◆ 기본설비 ◇ 3 스테이션 분리 스위치 ◇ 라이브 전시회 ◇ 표준 버스바 ◇ 조작 핸들 ◇ 회로 차단기 ◇ 전류변압기 | ◆ 옵션 액세서리 ◇ 전기 작동 메커니즘 ◇ 서지 차단기 ◇ 종합 보험 ◇ 디지털 디스플레이 기기 ◇ DC 드리프트 ◇ 전자기 잠금 0 제로 시퀀스 변압기 ◇ 고장 표시기 (온도 측정 포함) ◇ 포인터 악기 Q 3 - in - 2 기계적 인터락 ◇ 케이블 부착 | ◇ 번개 차단기의 온라인 모니터링 ◇ 수동 보호 ◇ 높은 좌석 ◇ 정류기 크로스바 ◇ 코어형 전류변압기 ◇ 고장 표시기 EKL - 4 ◇ 저압 챔버 ◇ 2 - in - 1 기계적 인터락 ◇ 들어오는 라인 접지 잠금 장치 |  |
V 650 mm ◆ 기본설비 ◇ 2 스테이션 분리 스위치 ◇ 라이브 전시회 ◇ 표준 버스바 ◇ 조작 핸들 ◇ 회로 차단기 ◇ 전류변압기 ◇ 연락 버스 | ◆ 옵션 액세서리 ◇ 전기 작동 메커니즘 ◇ 종합 보험 ◇ 저압 챔버 0 포인터 도구 ◇ 디지털 디스플레이 기기 ◇ 높은 좌석 ◇ 수동 보호 ◇ 정류기 모듈 ◇ 전기 자물쇠 | ◇ 2 - in - 1 기계적 인터락 ◇ 3 - in - 2 기계적 인터락 ◇ DC 전원 공급 |  |
환경 보호 가스 캐비닛 구성 계획 3
Dl 420 mm ◆ 기본설비 ◇ 라이브 전시회 ◇ 표준 버스바 | 액세서리 옵션 ◇ 케이블 부착 ◇ 서지 차단기 ◇ 번개 차단기의 온라인 모니터링 ◇ 전기 자물쇠 ◇ 높은 좌석 ◇ 고장 표시기 EKL - 4 ◇ 고장 표시기 (온도 측정 포함) |  |
Dl 420 mm ◆ 기본설비 ◇ 라이브 전시회 ◇ 표준 버스바 ◇ 조작 핸들 ◇ 2 스테이션 분리 스위치 | ◆ 옵션 액세서리 ◇ 저압 챔버 ◇ 2 - in - one 메이플 인터로크 ◇ 3 - in - 2 기계적 인터락 ◇ 전자기 잠금 ◇ 높은 좌석 |  |
