터미널 정션 박스

터미널 블록은 건설 라인을 연결하고 분기 라인을 표시하여 편리한 배선 및 라인 검사를 제공하는 인터페이스 장치의 일종입니다.경우에 따라 건설 및 디버깅을 용이하게 하기 위해 단락 격리기와 같은 특수 및 일반적인 설치 설정을 터미널 블록에 설치할 수 있습니다.

터미널 블록은 산업적으로 커넥터 범주로 나뉘어 전기 연결을 실현하는 데 사용되는 액세서리 제품의 한 종류입니다.산업 자동화의 정도가 증가하고 산업 제어에 대한 엄격하고 정확한 요구 사항이 증가함에 따라 터미널 블록의 사용이 점차 증가하고 있습니다.전자 산업의 발전과 함께 터미널 블록의 사용 범위가 증가하고 있으며 점점 더 많은 유형이 있습니다.

적용 범위 Scope of application

터미널 박스 재료는 고품질의 냉연 강철 판과 고품질의 스테인레스 강철 판으로 만들어졌으며, 박스 구조는 실외 방수에 따라 설계되었으며, 보호 수준은 사용자의 다른 요구 사항에 따라 IP 54 또는 IP 55 에 도달 할 수 있습니다.결과적으로 터미널 박스는 다양한 유형의 기후 조건 및 작동 환경에 적응할 수 있습니다.

어떻게 작동하는지:

터미널 박스에는 응축을 멈추고 온도를 미리 설정하는 온도 및 습도 컨트롤러가 포함되어 있습니다. 온도 및 습도 컨트롤러는 온도 센서와 응축 센서로 구성되어있어 터미널 박스의 온도 및 습도 변화를 언제든지 모니터링하고 상자 내부의 주변 온도가 미리 설정된 온도보다 낮거나 응축이 발생할 때, 컨트롤러는 자동으로 히터를 가동하고 가열하여 상자의 내부 주변 온도를 높이고 응축을 생성하는 작은 환경을 파괴합니다. 상자의 응축 조건이 사라지거나 주변 온도가 미리 설정된 온도에 도달하면 히터가 자동으로 연결을 끊고 가열을 중지하고 컨트롤러가 모니터링 상태를 다시 시작합니다.

액세서리 기능

터미널 박스는 또한 단상 3 구멍 220 V, 16 A 전원 소켓 및 서비스 조명을 사용하여 사용자가 매일 검사 및 유지 보수 중에 사용할 수 있도록 설계되었습니다.동시에, 그것은 또한 전송 스위치와 함께 설계되고 설치되어 있으며, 사용자는 사이트의 실제 작동 요구에 따라 상자에있는 히터의 수동 및 자동 제어 모드를 임의로 전환 할 수 있습니다.

터미널 박스는 물 및 가스 금속 파이프 라인, 난방, 냉각 및 냉각 시스템에서 사용할 수있는 건물의 보호 트렁크 라인이며 건물의 금속 구성 요소는 접촉 전압이 50 V 미만의 전기 충격 방지 기기에 대한 사양의 요구 사항을 충족하도록 연결됩니다.터미널 박스는 현대 건물 가전 제품의 중요한 부분이며 고층 건물에서 널리 사용됩니다.

터미널 박스는 전위 연결을 도울 수있는 좋은 기능과 기능을 가지고 있으며, 두 개의 전도성 부품을 등전위 연결을 위해 전선으로 직접 연결하여 결함 접촉 전압이 접촉 전압 한계 이하로 감소합니다. 터미널 박스는 결함이있을 때 좋은 서비스 가치와 기여를 보장하고 전기 라인의 다양한 금속 파이프 라인을 통해 건물 외부에서 도입 된 위험한 결함 전압의 위험한 전원 공급 장치 네트워크 임피던스를 제거 할 수 있습니다. 자동 전원 공급 장치 차단 시간이 너무 길어서 감전 방지 요구 사항을 충족 할 수 없습니다. 욕실, 수영장, 병원 수술실 및 기타 장소에서 전기 충격에 대한 특별한 요구 사항을 충족 할 때; TN 시스템의 동일한 유통 업체는 두 가지 유형의 전기 장비를 공급합니다. 고정 및 모바일, 고정 장비는 전원 공급 장치 차단 시간이 모바일 감전 방지 요구 사항을 충족시킬 수 없을 때 전기 제품을 보호합니다.

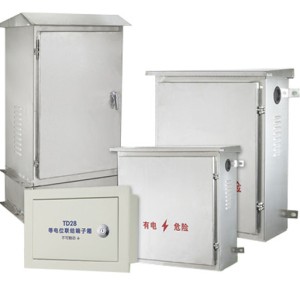

스테인레스 스틸 터미널 박스의 적용 범위와 특성:

기능 소개

1.이 구조물은 강판을 구부리고 용접하여 만들어집니다.상자에는 보편적 인 이동 프레임 플레이트가 있으며, 장착 플레이트가 고정되고 위아래 및 앞뒤로 조정 될 수 있으므로 구성 요소의 장착은 매우 유연합니다.

2.상자 앞뒤에 문이 있어 벽에서 분리할 수 있고 전후를 동시에 유지 관리할 수 있습니다.상자 바닥에 ¢60 의 스레드 구멍이 있고, 밀봉 및 절연을 위해 밀봉 고무 링이 있습니다.상자의 아래쪽 200 mm 높이의 베이스에는 환기 구멍이 있어 젖은 지역에 설치하거나 베이스가 제거되어 기초에 직접 설치할 수 있습니다.

변전소 실외 터미널 박스의 탈습조치

공기가 습한 경우, 특히 우기에는 실외 터미널 박스의 습기와 응결로 인해지면에 대한 DC 2 차 회로의 절연 저항이 쉽게 떨어질 수 있으며 심한 경우에는 절연 저항이 0 으로 떨어집니다. 따라서 DC 양의 전원 공급 장치 또는 음의 전원 접지를 형성합니다. DC 2 점 접지가 발생하면 보호 거부 또는 오작동이 발생하고 장비가 손상되어 전력망의 안전한 작동을 심각하게 위협합니다. 터미널 박스는 터미널 나사와 커넥터를 녹여서 2 차 단자 접촉이 불량하고 전류 회로 단자가 가열되거나 회로를 열어 보호 거부 또는 오작동을 일으켜 사고를 유발합니다. 제어 루프 및 신호 루프와 같은 터미널의 빈약 한 접촉은 측정 및 제어 및 보호 장치의 비정상적인 작동과 잘못된 신호를 유발하여 운영자의 오판 및 오해를 초래합니다.

응축의 원인에 대한 분석

응축 현상은 표면 온도가 이슬점 온도 이하로 떨어지면 캐비닛 내벽 표면에 물방울이 응축되는 현상을 말합니다.응축이 발생하는지 여부는 상자 내부 온도, 상자 외부 온도, 상대 습도 및 이슬점 온도에 따라 달라집니다.터미널 박스에 응축이 발생하는 이유는 주로 다음과 같습니다.

(1)그 지역의 습도가 높고 기후와 온도가 크게 변하며 터미널 박스의 바닥이 습하며 일부 케이블 트렌치에는 물이 침수되어 있습니다.

(2)일부 터미널 박스는 지하실에 있으며 습도가 상대적으로 높으며 상자 내부의 온도, 특히 바닥에 가까운 온도는 주변 온도보다 낮습니다.

(3)일부 장비가 일시적으로 종료되고 터미널 박스의 작은 주변 온도가 주변 온도보다 낮으며 표면에 응축이 형성되기 쉽습니다.

탈습 옵션 선택

실외 터미널 박스는 박스 도어의 밀봉 링이 정상이고 화재 밀봉 조치가 손상되지 않도록 전제로 다음 변환 계획을 수행합니다.

1.변환 원칙

변전소에서 실외 터미널 박스 히터의 고장 및 온도 및 습도 컨트롤러의 고장과 같은 실제 상황을 고려하여 히터가 설치되지 않았거나 고장의 고장이 빈번하고 원래의 내부 온도 및 습도 컨트롤러가 제거됩니다. 저전력 히터가 종종 들어갑니다. 히터를 사용하는 동안 과열로 인한 와이어 연소 현상을 최소화하기 위해 터미널 박스와 메커니즘 박스는 50 W 이하의 전원 히터로 선택해야하며 히터가 설치된 상자의 최대 온도는 50 ° C를 넘지 않아야합니다. 박스 내부와 외부의 마이크로 포지티브 압력을 갖는 것이 적절하고, 멀티 포인트 분산 배치 방식을 채택하고, 특정 전력은 박스의 크기에 따라 결정되며, 히터의 전력은 0.1m3 당 30 W 이하이다.

2.변환의 구조도

터미널 박스의 배선은 재배선되고 원래 배선은 제거되고 하단 터미널 리드는 빈 터미널 스트립으로 열리고 터미널 행은 히터로 이어지며 히터의 금속 쉘은 접지되어야합니다.

3.변환 구현

이 스위치 터미널 박스의 크기는 약 45 cm × 70 cm × 100 cm 이며, 부피는 약 0. 315 m 3 입니다.원래 스위치 터미널 박스에는 50 W 의 전력을 가진 히터가 있으며 열리는 독립 히터가 장착되어 있으며 온도 및 습도 제어기는 자동으로 히터를 제어하여 캐스트 및 후퇴합니다.변형의 원리에 따라 온도 및 습도 제어기를 제거하고 원래 위치에 20 W 히터를 설치하고 다른 20 W 히터를 원래 히터와 맞은편의 상자 벽에 설치했습니다.변형 후 터미널 박스의 온도와 습도는 며칠 연속으로 추적되며 박스 내의 장비는 잘 작동합니다.

적용 범위 Scope of application:

그것은 주로 발전소 및 변전소 회로 차단기, 전압 변압기, 변압기, 계량 2 차 라인 터미널 연결뿐만 아니라 변전소 유지 보수 전원 공급 및 전력 분배 상자, 전력 제어 상자, 조명 상자 및 산업 기업의 터미널 박스에 사용됩니다.그것의 재료는 스틸 판과 스테인레스 스틸을 포함하고 보호 수준은 IP 54 입니다.
