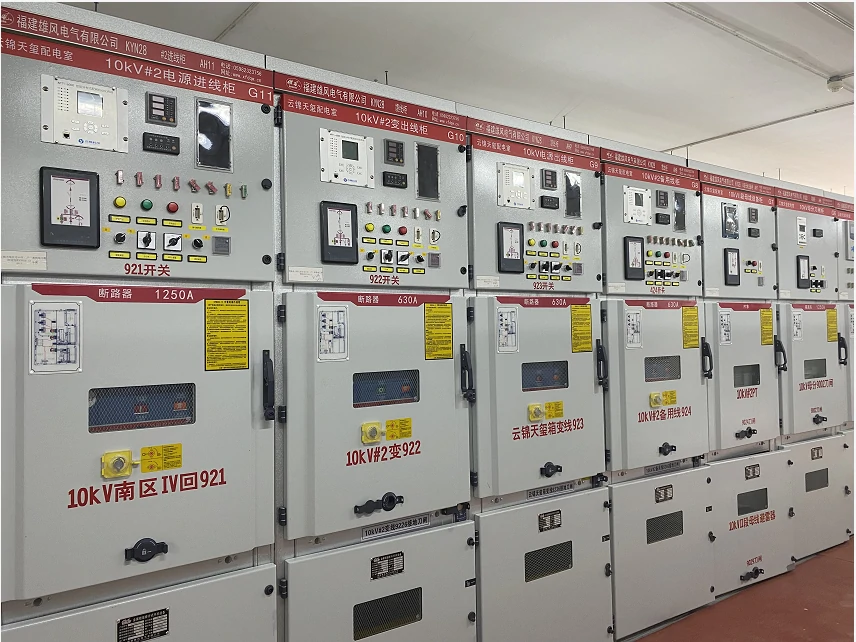

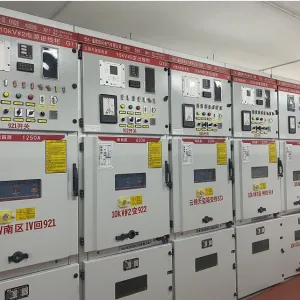

KYN 28 - 12 중전압 스위치기

환경 조건 사용

◆ 주변 공기 온도: 상한 40 ° C 하한-일반 지역에서 10 ° C:

◆ 고도: 1000m;

◆ 습도:

상대 습도: 일일 평균은 95% 이하이며 월 평균은 90% 이하입니다.

수증기 압력: 일일 평균은 2.2KPa 보다 크지 않으며 월 평균은 1.8KPa 보다 크지 않습니다.

응축은 먼지가 동반 된 온도가 급락 할 때 발생할 수 있으며이 제품은 다음과 같은 정상 조건보다 가혹한 두 가지 환경 조건에 적합합니다.:

(1). 온화한 흙으로 빈번한 응축 (평균 한 달에 두 번 이상);

(2). 심각한 오염으로 일반적으로 결로 (평균 2 회 이상) 가 없습니다.

◆ 금속 및 손상 단열재 및 기타 가혹한 장소를 부식시키기에 충분한 화재, 폭발 위험 및 심각한 오염이 없습니다.

◆ 80 이하의 격렬한 진동, 범프 및 수직 경사가 없습니다.

참고: (1) 저장 및 운송은-30 ° C에서 허용됩니다.

(2) 고도가 1000m 를 초과하면 JB/2102 "고전압 전기 기기 사용을위한 고도 영역에 대한 기술적 요구 사항" 에 따라 처리해야합니다. 고도가 2000m 를 초과하지 않으면 저압 보조 장비는 조치를 취할 필요가 없습니다.

(3) 실제 사용 조건이 위와 다른 경우 사용자와 제조업체 사이에 협상해야합니다.

모델과 의미

K Y N 28 - 12/□ - □

                              检 정격단락 회로 전류 (KA)

                                检 정격현재 (A)

检 정격 전압 (KV).

└─디자인 일련 번호

└─실내에서

└─유형 이동

└ ─메탈 갑옷

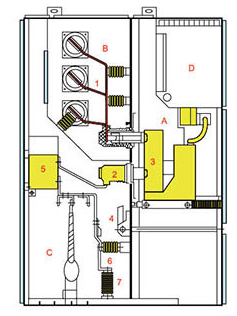

스위치 기어 구조의 개략도

그림 1

A. 회로 차단기 구획 B. 버스 바 구획

C. 케이블 룸 D. 릴레이 악기 룸

1. Busbar 2. 정적 접촉 디스크 3. 회로 차단기

4. 접지 스위치 5. 현재 변압기

6. 용량 성 전압 분배기 7. 번개 체포기

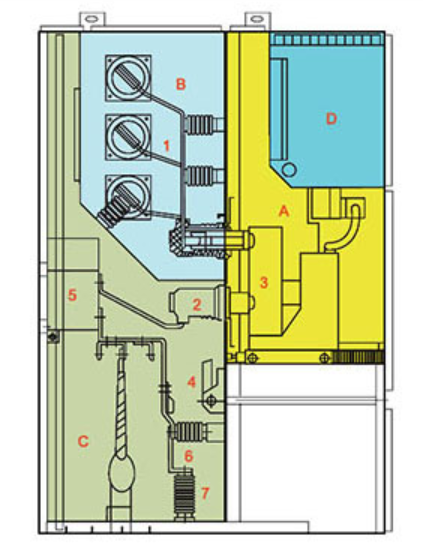

그림 2 스위치 기어 구조의 개략도

1. 주택 2. 지점 작은 버스 바 3. 버스 바 슬리브 4. 메인 버스 바

5. 정적 접촉 장치 6. 정적 접촉 상자 7. 현재 변압기

8. 접지 스위치 9. 케이블 10. 서지 체포자 11. 접지 메인 버스

12. 적재 및 분리 가능한 파티션 13. 파티션 (플랩) 14. 보조 플러그

15. 회로 차단기 핸드 카트 16. 히터 장치 17. 추출 가능한 수평 파티션

18. 접지 스위치 작동 기구 (19). 베이스 플레이트

A.버스 바 룸 B. 회로 차단기 핸드 카트 룸 C. 케이블 룸 D. 릴레이 악기 룸

1.1. 압력 완화 장치 1.2. 제어 작은 트렁킹

표준을 충족

제품은 다음 기준을 충족합니다:

1.IEC-298

2.GB3906-1991

3.DLT404-19974. GB/T11022-1999

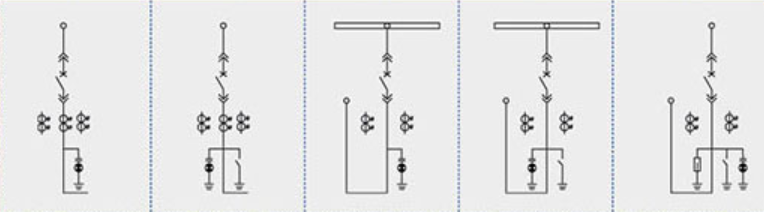

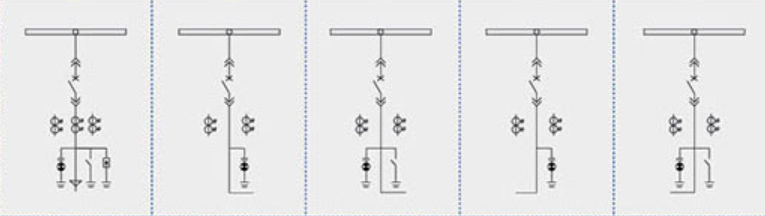

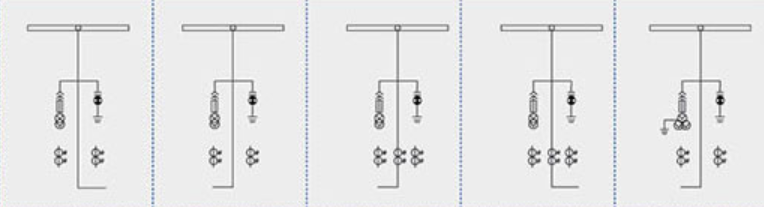

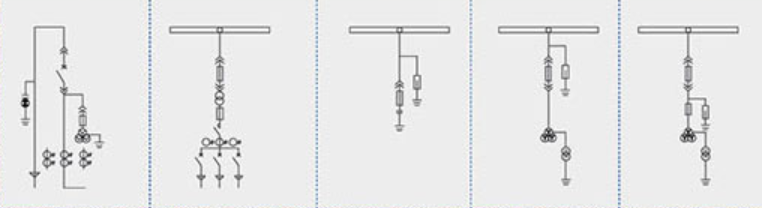

기본 배선 방식
