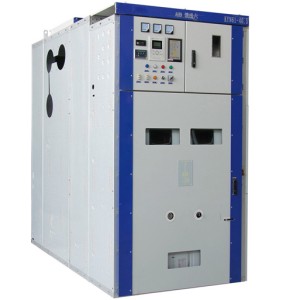

KYN 61 - 40. 5 중전압 스위치기

모델과 의미

K Y N 61 - 40. 5 / □ - □

정격 차단 단락 전류 (KA)

정격 전류 (A)

정격 전압 (KV)

디자인 Serial Number

실내 (Interior)

- - - - - - - - - - - - - - - - - 제거 유형

금속 갑옷 (metal armor)

환경 조건 사용

주변 온도의 상한은 40 ° C 이며 24 시간 내의 평균 측정 값은 35 ° C 를 초과하지 않습니다.

하한 - 15 °C:

고도: 해수면 1000 미터 이상;

상대 습도 : 일일 평균 95 % 미만, 월 평균 90 % 미만;

지진 강도 : 8 도 이상;

수증기 압력 : 일일 평균 2. 2 kPa 를 초과하지 않으며 월 평균은 90 % 를 초과하지 않습니다.

기술 매개 변수

진공 스위치기의 주요 기술 매개 변수

진공 회로 차단기의 주요 기술 매개 변수

스프링 작동 기계의 주요 기술 매개 변수

스위치장치의 구조특성

스위치 장갑 금속 둘러싸인 스위치 장갑 GB 3906 - 1991 및 IEC 298 기준에 따라 설계되었습니다.전체는 캐비닛과 추출 가능한 부분 (수차) 의 두 부분으로 구성됩니다.캐비닛 구조는 조립되어 볼트로 조립되어 있다.스위치기의 내부는 회로 차단기 룸, 주 버스 바 룸, 케이블 룸 및 금속 칸막이가 있는 릴레이 기기 룸으로 나뉘어져 있습니다.엔클로저의 보호 수준은 IP 3 X 에 도달하고, 각 구획 사이의 보호 수준은 IP 2 X 이며, 모든 금속 구조 부품은 안정적으로 접지되며, 주 회로 시스템의 각 구획은 독립적 인 배기 압력 방출 채널을 가지고 있습니다.

1.엔클로저 및 파티션

스위치 장치의 쉘 및 파티션은 CNC 가공 및 구부러진 후 냉연 강판과 함께 볼트로 고정됩니다.따라서 조립된 스위치장치는 구조 치수의 균일성을 보장할 수 있습니다.스위치 장치는 회로 차단기 룸, 주 버스 바 룸, 케이블 룸 및 릴레이 기기 룸으로 나뉘며 각 부분은 접지 금속 파티션으로 분리됩니다.

2.핸드 카트

카트는 용도에 따라 회로 차단기 카트, 변압기 카트, 계량 카트, 격리 카트 등으로 구분됩니다.

핸드 카트는 테스트 / 격리 위치와 캐비닛의 작업 위치가 있으며, 각 위치에는 위의 두 위치에있을 때 핸드 카트가 우연히 움직일 수 없도록 접합 실버 장치가 장착되어 있습니다.

3.회로 차단기 칸

핸드 카트가 이동할 수 있도록 회로 차단기 칸 안에는 특정 트랙이 설치되어 있습니다.회로 차단기가 테스트 위치의 작업 위치 사이를 이동할 때, 격리 밸브가 자동으로 열리거나 닫히므로 직원이 작동하지 않도록합니다.

충전된 시체를 만지다.캐비닛 문을 닫고 캐비닛에 있는 핸드 카트를 볼 수 있으며, 핸드 카트에 있는 기능 표지판을 통해 핸드 카트를 볼 수 있습니다.

4.버스바 챔버

주버스는 분기 버스 바와 정적 접촉 박스를 통해 한 스위치에서 다른 스위치로 연결되며, 인접한 캐비닛의 측면 패널을 교차할 때 버스 바 슬리브로 고정됩니다.모든 버스바는 복합 절연으로 절연됩니다.

5.케이블 룸

PT, 접지 스위치, 서지 차단기 및 여러 케이블을 케이블 룸에 설치할 수 있습니다.

6.릴레이 룸

릴레이 챔버 플레이트 및 패널은 제어, 보호 요소, 미터링, 디스플레이 계측, 라이브 모니터링 표시등과 같은 2 차 구성 요소와 함께 설치할 수 있습니다.

7.인터로크 장치

스위치장치는 작업자와 장비의 안전을 보장하기 위해 신뢰할 수 있는 상호 잠금 장치가 있습니다.:

상호 연결 설치를 촉진하려면	KYN 61 - 40. 5 (Z) 장갑형 핸드카트 캐비닛	접지 스위치

접지 스위치가 열린 위치에있을 때, 핸드 카트는 테스트 / 격리 위치에서 작업 위치로 이동할 수 있습니다: 그리고 후면 도어를 열 수 없습니다, 실수로 라이브 간격으로 들어가는 것을 방지합니다.

캐비닛에서 핸드 카트를 완전히 끌어 당기거나 캐비닛의 테스트 / 격리 위치에서 핸드 카트를 접지하여 잠금 및 잠금 해제기를 열면 접지 스위치를 닫을 수 있습니다; 핸드 카트가 작동 위치에있을 때 접지 스위치를 닫을 수 없습니다.접지 스위치의 라이브 오연결을 방지하고 접지 스위치가 닫힌 위치에있을 때 다중 손 카트가 작동 위치로 이동하지 않습니다.

회로 차단기 카트는 테스트 / 격리 위치 또는 작업 위치에있는 경우에만 회로 차단기를 작동시킬 수 있습니다: 회로 차단기 이름이 지정된 후, 카트는 이동할 수 없으므로 라이브 부하가 실수로 회로 차단기를 밀고 당기는 것을 방지합니다.각 캐비닛 사이에 전기 인터락이 설치될 수 있습니다.

접지 장치

케이블 룸에는 인접한 캐비닛을 통과하고 캐비닛과 좋은 접촉을 할 수있는 별도의 6 x 50 mm 2 접지 버스 바가 있습니다.

주요 배선 계획

스위치장치의 1 차 배선 계획에는 일반적으로 사용되는 27 가지 전형적인 계획이 있으며, 이는 케이블 입구 및 출구 라인, 오버헤드 입구 및 출구 라인, 접촉 및 측정, 보호 등에 대한 사용자의 요구를 충족시킬 수 있습니다.

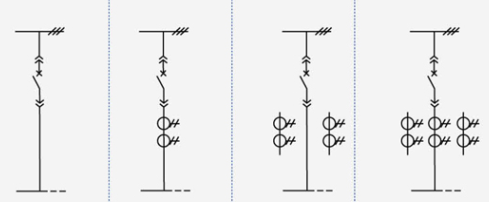

계획 번호		01	02	03	04
주 배선도
주요 전기 장비	정격 현재	125,016,002,000
	새로운 회로 드라이버 ZN 85 - 40. 5	1	1	1	1
	전류변압기 LDBJ 8 (9) - 35				2
	접지 스위치 IN 22 - 40. 5 / 31. 5	1	1	1	1
	사용	오버헤드 아웃	오버헤드 아웃	오버헤드 아웃	오버헤드 아웃

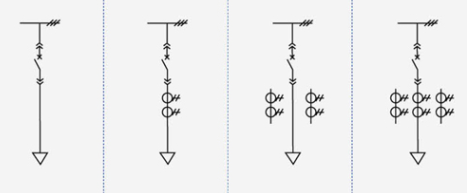

계획 번호		05	06	07	08
주 배선도
주요 전기 장비	정격 현재	125,016,002,000
	새로운 회로 드라이버 ZN 85 - 40. 5	1	1	1	1
	전류변압기 LDBJ 8 (9) - 35			2	3
	접지 스위치 IN 22 - 40. 5 / 31. 5	1	1	1	1
	사용	케이블 콘센트	케이블 콘센트	케이블 콘센트	케이블 콘센트

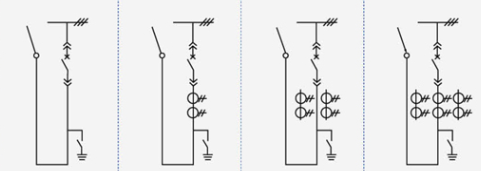

계획 번호		09	10	11	12
주 배선도
주요 전기 장비	정격 현재	125,016,002,000
	새로운 회로 드라이버 ZN 85 - 40. 5	1	1	1	1
	전류변압기 LDBJ 8 (9) - 35		1	2	3
	사용	왼쪽 (오른쪽) 접점	왼쪽 (오른쪽) 접점	왼쪽 (오른쪽) 접점	왼쪽 (오른쪽) 접점

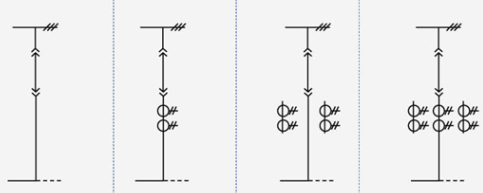

계획 번호		13	14	15	16
주 배선도
주요 전기 장비	정격 현재	125,016,002,000
	새로운 회로 드라이버 ZN 85 - 40. 5
	전류변압기 LDBJ 8 (9) - 35		1	2	3
	사용	연락처	연락처	연락처	연락처

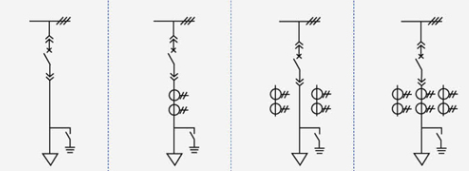

계획 번호		17	18	19	20
주 배선도
주요 전기 장비	정격 현재	125,016,002,000
	새로운 회로 드라이버 ZN 85 - 40. 5	1	1	1	1
	전류변압기 LDBJ 8 (9) - 35		1	2	3
	사용	케이블 연결	케이블 연결	케이블 연결	케이블 연결

계획 번호		21	22	23	24
주 배선도
주요 전기 장비	정격 현재	125,016,002,000
	새로운 회로 드라이버 ZN 85 - 40. 5	1	1	1	1
	전류변압기 LDBJ 8 (9) - 35		1	2	3
	사용	오버헤드	오버헤드	오버헤드	오버헤드

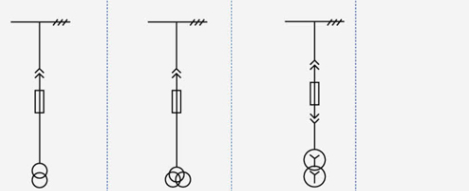

계획 번호		25	26	27	28
주 배선도
주요 전기 장비	정격 현재	125,016,002,000
	변압기 LDX 9 - 35
	퓨즈 XPNP - 35	2	3	2
	서지 차단기 YH 5 WS - 51 / 134 Q		3
	변압기 SCB 9 - 50 - 35 / 0. 4			1
	사용	전압 변압기	전압 변압기	스테이션 사용이 변경됨

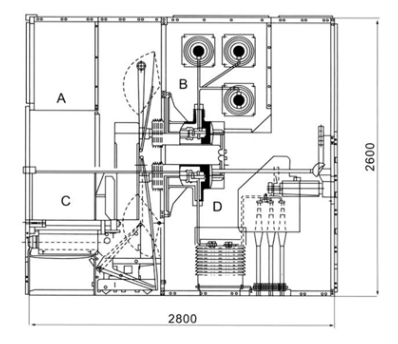

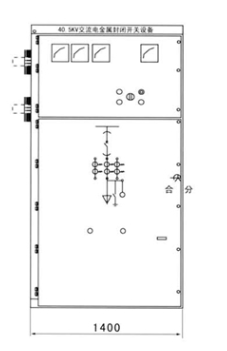

스위치장치 구조의 치수 및 구조도

치수 (WxDxH): 1400 x 2800 x 2600	스위치장치 구조도 A 릴레이 계기실 B 버스실 C 회로 차단기실 D 케이블

스위치 캐비닛 설치

1.전기실 높이: ≥ 4500 mm:

2.캐비닛 뒤쪽에서 벽까지의 거리 : ≥ 1500 mm;

3.기초 프레임의 평평함: ≤ 1 mm / m?;

4.바닥 위의 재단 내장 채널 강철의 부분은 3 mm 를 초과하지 않아야합니다;

5.그것은 볼트나 용접으로 기초에 고정할 수 있다:

6.스위치기의 무게는 약 1800 kg 입니다.:

7.스위치 작동 복도의 폭 (단일 줄): ≥ 3000 mm, 이중 줄 (대면) ≥ 4000 mm.

제품 일관성

2 차 라인의 주요 계획 번호, 단일 버스 시스템 다이어그램, 배치 다이어그램 및 배치 다이어그램;

2 차 회로 전기 구조도 및 터미널 배열도:

스위치기의 전기 부품의 모델, 사양 및 수량;

메인 및 분기 버스바의 사양 및 재료:

예비 부품 및 예비 부품의 이름 및 수량:

특별한 요구 사항은 제조업체와 동의합니다.

제품 기술의 지속적인 개선으로 인해, 모든 데이터는 공장의 최신 기술 부서에 의해 확인되어야하며, 사전 통지없이 변경될 수 있습니다.

주문 지침

사용자는 주문할 때 다음 기술 정보를 제공해야 합니다.:

주요 배선 계획도, 목적 및 단일 와이어 시스템도: 정격 전압: 정격 전류: 정격 단락 차단 전류: 배전실 배치도 및 스위치 배열 및 구성도 등.

입구 및 출구 케이블의 사양을 표시합니다.

스위치장치의 제어, 측정 및 보호 기능에 대한 요구 사항 및 잠금 및 자동 장치에 대한 기타 요구 사항.

스위치장치의 주요 전기 부품의 모델, 사양 및 수량.마치 사이를 뚫는 것 같군요!또는 들어오는 캐비닛은 버스 바 브리지로 연결되어야 하며, 버스 바 브리지의 정격 용량 및 지면 높이로부터의 버스 바 브리지의 스팬과 같은 특정 요구 사항이 제공되어야 합니다.

스위치 장비를 특수 환경에서 사용할 경우 주문 시 자세히 설명해야 합니다.

다른 특별한 요구 사항.

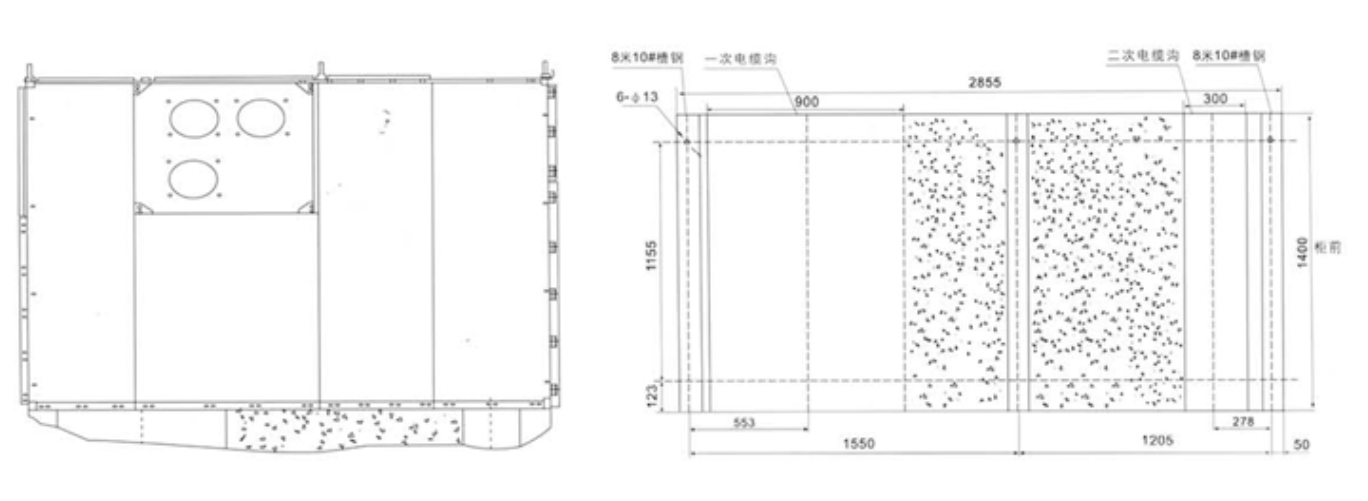

스위치장치 설치의 도식도
