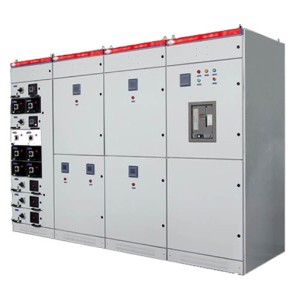

MNS 저전압 인출 가능한 스위치 기어

추출 유형 시리즈는 저전압 스위치 기어 (이하 스위치 기어라고 함) 를 결합했습니다. AC 50 ~ 60HZ, 정격 작동 전압 AC 380V, 정격 절연 전압 660V, 1600KVA 및 아래에 적합합니다 배전 변압기의 전원 시스템은 배전, 전력, 조명, 무효 전력 보상, 모터 제어 센터로 사용됩니다. 표준 캐비닛은 대다수의 사용자의 다양한 요구를 충족시키기 위해 고정 된 솔루션과 혼합 된 추출 체계로 설계되었습니다.

2 사용 조건

2 명. 1.주변 공기 온도는 40 ° C 보다 높지 않으며 24 시간 내의 평균 온도는 35 ° C 보다 높지 않으며 - 5 ° C 보다 낮지 않습니다.

2 명. 2.공기는 깨끗하고 상대 습도는 40 ° C 의 최대 온도에서 50 % 를 초과하지 않으며 20 ° C 에서 90 % 와 같은 낮은 온도에서 더 높은 상대 습도가 허용됩니다;

2 명. 3.화재, 폭발 위험, 심각한 먼지, 화학적 부식 및 격렬한 진동이없는 장소;

2 명. 4.고도는 2000 m 를 초과하지 않습니다;

2 명. 5 스위치 장치는 다음 온도, - 25 ° C ~ 55 ° C, 짧은 시간 동안 70 ° C 이상 (24 h 이상) 에서 운송 및 저장에 적합합니다;

2 명.위의 사용 조건이 충족될 수 없는 경우, 사용자와 제조업체는 협상하여 문제를 해결해야 합니다.

3 구조적 특징

스위치기의 기본 프레임은 모두 나사로 고정되고 연결된 조합 구조이며, 도어, 파티션, 지지체 및 버스바, 서랍 및 전기 부품은 다음과 같은 특성을 갖춘 완전한 스위치기를 형성합니다.:

3 명. 1.프레임 및 부품의 외부 치수 및 구멍의 크기는 E = 20 mm 의 계수에 따라 변경됩니다.

3. 2 프레임의 모든 구조 부품은 용접 변형 및 응력을 피하고 정밀도를 향상시키고 다재다능 함과 우수한 적용 성을 가지며 기계적 강도가 크기 때문에 다양한 성능 요구 사항 및 스위치 기어 변경 사항을 완전히 충족시킵니다.

3. 3 MCC 방식에서, 개폐기는 3 개의 영역 (방), 버스 바 영역, 전기 장비 영역 및 케이블 영역으로 나뉘며, 3 개의 영역은 강판으로 분리되어 라인의 정상적인 작동을 보장하고 효과적으로 결함을 방지합니다.

3 명. 4 PC 솔루션에서, AH 및 ME 회로 차단기의 수동 메커니즘은 문 밖으로 돌출되며, 손으로 작동 할 때 문 패널을 열 필요가 없으며, 안전하고 편리합니다.

3. 5 고정 구성표에서, 즉 단순성, 실용성 및 저렴한 비용과 같은 고정 방식의 특성이 유지되고 서랍장과 동일한 외관 모양을 가지며 내부도 버스 라인 영역, 전기 장비 영역 및 케이블 영역으로 구분됩니다. 세 지역은 또한 안전하고 신뢰할 수있는 강판 또는 절연판으로 분리되어 있으며 중국의 오래된 고정 제품을 대체하는 이상적인 장비입니다.

3. 6 개의 MCC 캐비닛 서랍은 4 개의 표준 크기를 가지고 있으며, 200, 300, 400, 600, 가벼운 구조, 쉬운 조립, 높은 치수 정확도, 디자인 및 사용자 요구 사항에 따라 변경할 수 있으며, 서랍 유닛은 우수한 상호 교환 성을 가지며 작업 위치 및 분리 위치, 핸들은 지정된 분리 위치에서 자물쇠로 잠글 수 있습니다.

3. 7 스위치 기어는 3 상 4 선 및 3 상 5 선 분배 시스템의 두 가지 유형의 전원 공급 및 소비를 위해 설계되었으며, 중립 버스 N 와이어 및 보호 접지 버스 PE 와이어는 캐비닛의 아래쪽에 설치됩니다., 콘센트 끝은 버스 바와 연결되어 있습니다. 그래서 사용자는 케이블을 매우 편리하게 연결할 수 있습니다.

3 명. 8 안정적인 접지 연속성을 보장하기 위해 캐비닛의 서랍 레일과 같은 모든 일반 구성 요소는 아연 도금됩니다.

3 명. 9 쉘의 보호 수준을 감소시키지 않고 스위치 캐비닛의 상단에는 자연 환기 메쉬 커버가 장착되어 있습니다.

요컨대, 스위치 기어는 높은 기계적 강도와 높은 수준의 표준화와 IEC439 국제 표준 및 GB7251 국가 표준을 전반적으로 준수하는 외국 고급 캐비닛 및 랙 구조의 모방을 채택하고 보호 수준은 GB4208 의 IP3X 를 충족합니다. IEC529 의 IP 30 에 해당합니다.

4 제품 설계 및 선택에서 다음 상황에 특별한주의를 기울여야합니다.

4. 1 제품의 총 높이는 2200mm, 상단은 버스 바, 중간 부분은 전기 부품의 설치 높이이며, 가장 높은 부분은 1800mm, 고정 계획의 하단 부분은 200mm, 최대 값은 1600mm 입니다 (1800mm 의 계획 제외).

4. 2 캐비닛 너비의 네 가지 유형이 있습니다: 400, 600, 800, 1000, 고정 된 구성표에서는 캐비닛에서 다른 구성표를 선택할 때 캐비닛 너비가 동일한지 여부에주의를 기울여야합니다. 캐비닛에서 다른 캐비닛 너비 체계를 결합 할 수 없습니다. 더 좁은 방식이 더 넓은 캐비닛에서 결합 될 수 없다면, AH, ME, DWX15 스위치 방식을 제외한 서랍 구성표에서 나머지는 600mm 이며 너비는 다른 너비 체계와 결합 될 수 없습니다.

4 명. 3 개의 캐비닛의 깊이는 800 mm 이지만, 들어오는 캐비닛을 제외한 상단 및 아웃바운드 라인은 모두 1000 mm 입니다.

4. 4 각 표준 체계에는 다른 용량 제한이 있습니다. 각 캐비닛 방식을 결합한 후에는 프로젝트 번호, 전기 구성 요소의 모델 및 사양, 스위치의 작동 유형 및 스위치 기어의 조합 다이어그램을 표준 단일 회로 방식으로 표시해야합니다. 스위치는 기계식 연동 장치가 장착되어 있습니다. 스위치가 분리 된 경우에만 도어 패널을 열 수 있도록 전체 배전 장치의 성능 요구 사항을 보장하기 위해 설계 및 선택에서 스위치 모델을 선택하는 데 특별한주의를 기울여야합니다.

5 기술 매개변수 (표 1 참조)

스위치기의 기술적 매개변수 (표 1)

6.치수 (Dimensions)

그림 1 버스바 캐비닛 및 입구 캐비닛 I 의 전체 치수

그림. 2 입구 캐비닛 유형 II 의 윤곽 치수

그림 3 컨트롤 캐비닛 및 커패시터 캐비닛의 전체 치수

7.마운트 크기

그림 4 설치 크기 A: 입구 캐비닛 B: 피더 캐비닛

Fig. 5 문자열 캐비닛 설치 크기 A: 입구 캐비닛 B: 피더 캐비닛
